Датчик Холла

Датчик Холла, бесконтактный, индуктивный, магнитный.

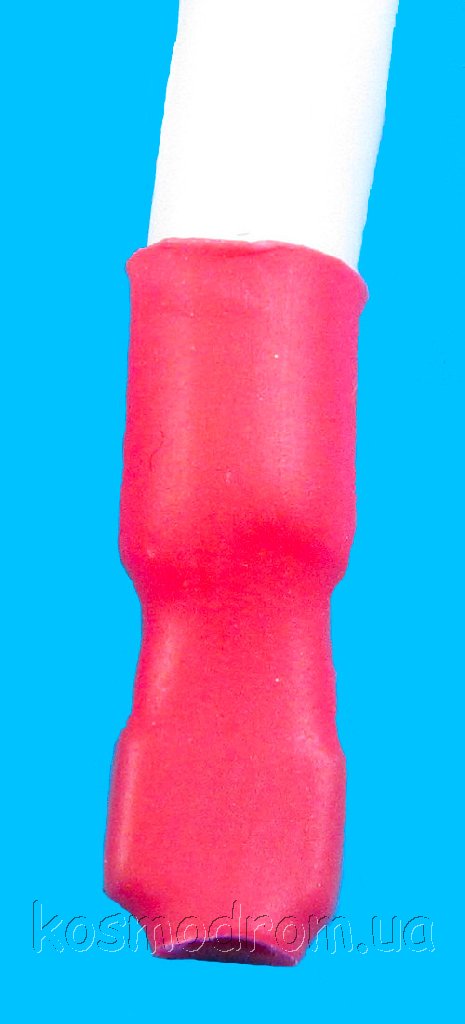

Идеально подходит для Счетчиков импульсов и Тахометров серий UDS-12.R и UDS-220.R. Готов к применению, Длина провода 1 метр, возможная длина 40 метров.

Датчики с линейным выходом обычно применяются для определения небольших перемещений или построения более сложных датчиков, например в составе датчиков тока с гальванической развязкой. Они состоят из полупроводникового элемента Холла, стабилизатора питания, дифференциального усилителя и выходного каскада.

В зависимости от модели, выходной каскад датчика может представлять собой усилитель на биполярном транзисторе, включенном по схеме с открытым коллектором (p-n-p) или по двухтактной схеме (p-n-p + n-p-n). Выходное напряжение этих датчиков находится в линейной зависимости от величины вектора магнитной индукции. За пределами рабочей области датчик входит в насыщение. При отсутствии внешнего магнитного поля напряжение на выходе равно половине напряжения питания.

Размах выходного напряжения и чувствительность датчиков находятся также в линейной зависимости от напряжения источника питания (пропорциональный выход). Этот тип датчиков характеризуется высокой нагрузочной способностью, линейной характеристикой преобразования в рабочем диапазоне магнитных полей, широким диапазоном рабочих температур и питающих напряжений, долговременной стабильностью параметров и малым током потребления.

ВАЖНО! Данный датчик имеет высокую скорость счета импульсов. В связи с этим могут появится многократные ложные отсчеты, возникающие при однократном замыкании. Это происходит из-за дребезга счетных контактов. Это явление полностью исключается путем установки сглаживающего конденсатора емкостью 1 мкФ.

Характеристики:
Измеряемые параметры: датчики расхода
Принцип действия: индуктивный
Характер выходного сигнала: цифровой
Передача сигнала: проводная

Напряжение питания: 5 В постоянного тока
Ток потребления: 50 мА
Рабочая температура: -10...+45 С
Быстродействие: 2 МГц
