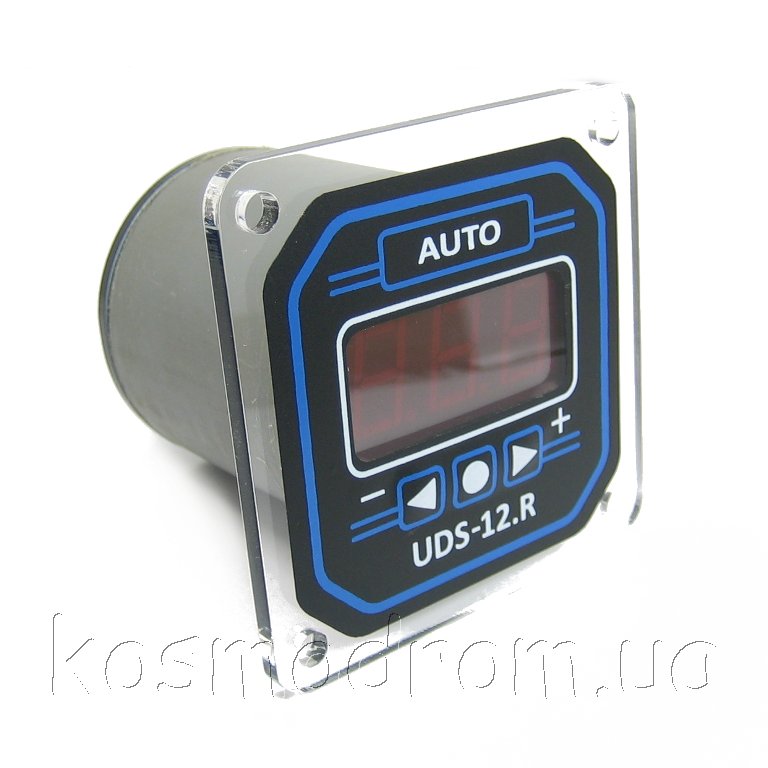

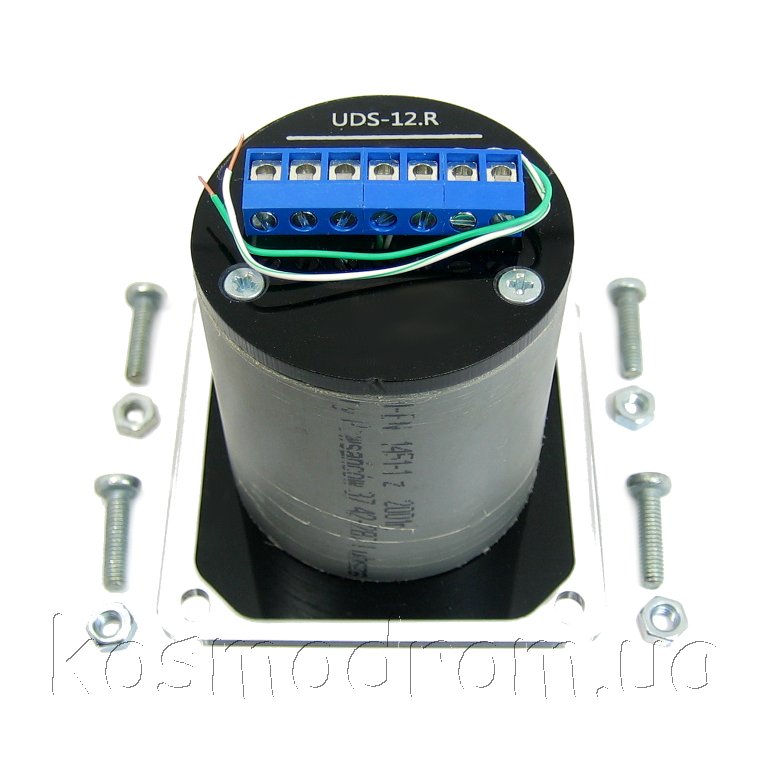

Таймер UDS-12.R T2
предназначен для управления нагрузкой или коммутации рабочих процессов
на 2 линии по заданным временным отсчетам.
Характеристики:
Ток потребления: 200 мА.
Напряжение питания 12 V постоянного тока (блок питания 220/12В в
комплекте).
Диапазон установки времени:
ti1: 1...999 минут/секунд
ti2: 1...999 минут/секунд
Шаг задания времени: 1 мин/сек.
Диапазон рабочих температур: -10...+45°С.
Коммутация нагрузки: электромагнитное реле 5A или 1100 Вт.
Программирование прибора:
Прибор имеет два режима, РАБОТА и НАСТРОЙКА.
Режим РАБОТА:
При включении питания прибора на индикаторе отобразится - - - , что
означает готовность к пуску. После нажатия и отпускания кнопки Пуск (+)
прибор переходит в режим Работа, и согласно
установленному режиму (rEG) отображает отсчет и коммутирует процесс
работы, т.е. замыкает контакты реле1 (8,9) и реле2 (3,4) на заданные
интервалы времени. Если в режиме 0 ti2 равно нулю, прибор работает
только на отсчет одного заданного времени (ti1). В режимах 1-5 время ti2
должно быть 1 и выше.
Режим Настройка:
Установка новых значений времени и режимов работы таймера выбирается
нажатиями кнопки Меню. При появлении мигающего обозначения установки
(ti1,ti2,rEG,SEC) введите необходимое значение, пользуясь кнопками Минус
и Плюс. Если значение установки SEC выбрано ”0”, прибор работает на
отсчет минут, а при выборе ”1” переходит на отсчет секунд.
Любая установка сохраняется повторным нажатием кнопки Меню, или
автоматически через 3 секунды, после чего таймер возвращается в режим
готовности.
При выборе режима 0 прибор работает следующим образом: После нажатия на
кнопку Пуск (либо контакты 5 и 6 на тыльной стороне прибора) включается
реле1, и происходит обратный отсчет заданного времени ti1. По достижении
значения 0 реле отключается, включается реле2 и происходит обратный
отсчет заданного времени ti2. По достижении значения 0 прибор переходит
в режим готовности. Если значение времени ti2 равно нулю прибор
переходит в режим готовности после отсчета времени ti1.
При выборе режима 1 После нажатия на кнопку Пуск включается реле1 и
происходит обратный отсчет заданного времени ti1. По достижении значения
0 реле1 отключается, включается реле2 и происходит обратный отсчет
заданного времени ti2. Далее прибор опять включает реле1 и
производит отсчет заданного времени ti1 и т.д. в цикле.
При выборе режима 2 После нажатия на кнопку Пуск включаются реле1 и
реле2 и происходит обратный отсчет заданного времени ti1. По достижении
значения 0 реле2 отключается, и происходит обратный отсчет заданного
времени ti2. При достижении значения 0 реле1 отключается, и прибор
переходит в режим готовности.
При выборе режима 3 После нажатия на кнопку Пуск включаются реле1и реле2
и происходит обратный отсчет заданного времени ti1. По достижении
значения 0 реле2 отключается, и происходит обратный отсчет заданного
времени ti2. При достижении значения 0 реле2 включается и происходит
отсчет времени ti1 и т.д. в цикле.
При выборе режима 4 После нажатия на кнопку Пуск включается реле1 и
происходит обратный отсчет заданного времени ti1. По достижении значения
0 включается реле2 и происходит обратный отсчет заданного времени ti2.По
достижении значения 0 прибор переходит в режим готовности.
При выборе режима 5 После нажатия на кнопку Пуск включается реле1 и
происходит обратный отсчет заданного времени ti1. По достижении значения
0 включается реле2 и происходит обратный отсчет заданного времени ti2.
Далее прибор опять включает реле2 и производит отсчет заданного времени
ti1 и т.д. в цикле.
Запуск таймера также производится нажатием кнопки Плюс (+) в режиме
готовности. Остановка отсчета времени в любом режиме работы происходит
по нажатию и удержанию кнопки Минус в течение 1 секунды, либо разрывом
питания после чего происходит сброс отсчета, и таймер переходит в режим
готовности. |
