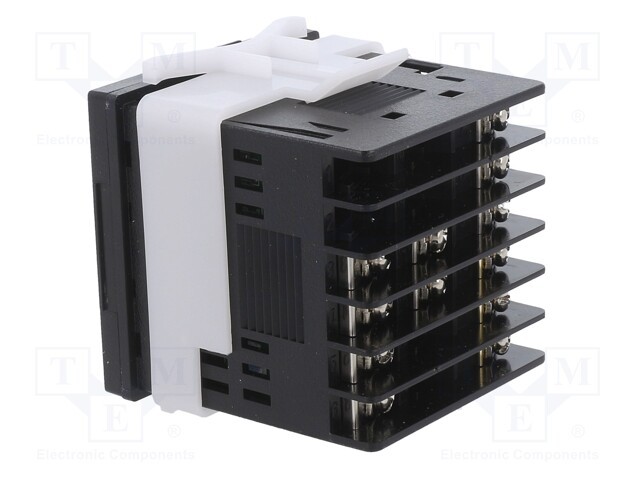

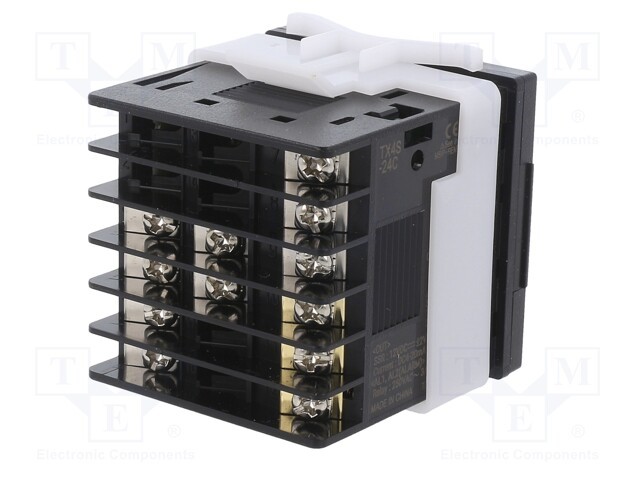

Терморегулятор
TX4S-24C
Модуль: регулятор, температура, аналоговый, SSR, OUT 2: SPST-NO

На складе ...
Производитель: AUTONICS
код товара: 00-00068036

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

1677,50
1662,80
1648,47

Раздел:
Терморегулятор




Аналоговые таймеры
Таймеры применяются для задания временных интервалов и выдачи управляющего сигнала на исполнительные механизмы с задержкой на включение или на выключение.

Фотоэлектрический датчик
Миниатюрный размер, регистрация объекта на больших расстояниях с помощью особой оптической конструкции



Датчик оптоволоконный
Высокоточные оптоволоконные датчики, оптоволоконные кабели

Датчик емкостной
Серия емкостных датчиков предназначена для обнаружения различных объектов (в том числе – деревянных, металлических и пластиковых) на расстояниях до 15 мм.



Энкодер
Энкодер преобразуя обороты вала в импульсы, отслеживают положение вращающегося вала

Счетчик импульсов
Счетчик импульсов предназначен для измерения скорости вращающихся объектов.



Индуктивный датчик
Индуктивные датчики предназначены для бесконтактного контроля положения металлических объектов и способны различать разные типы металлов.

Твердотельные (полупроводниковые) реле
Предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других с рабочим напряжением от 24 до 480 В переменного или постоянного тока



Терморегулятор
Температурные контроллеры серии TC - это одни из самых экономичных, но вместе с тем функционально усовершенствованных средств контроля температуры.



Autonics Серия TX — Температурные контроллеры с ПИД-регулятором и ЖК-дисплеем

Температурные контроллеры с ЖК-дисплеем и ПИД-регулятором серии ТХ применяются для высокоточного автоматического регулирования температурных показателей в технологических процессах и отображении их на ЖК-дисплее.

Термоконтроллеры серии TX обладают высоким быстродействием (50 мс) и точностью регулирования (0,3%), что позволяет использовать их в областях, требующих постоянства температурных параметров технологического процесса.

Температурный контроллер Autonics TX с ЖК-экраном имеет малые габариты, что упрощает установку в ограниченных пространствах, и большой ЖК-дисплей для сохранения видимости параметров для персонала.

Прибор имеет различные выходы: релейный, ТТР, настраиваемый токовый (переключение между выходом по току и ТТР), коммуникационный RS485 и выход сигнализации, это дает возможность внедрять контроллер в любую систему автоматизации.

Модельный ряд термоконтроллеров Autonics TX
Разнообразные модификации контролеров Autonics TX дают возможность подобрать устройство под определенённую операцию, технологичскую нагрузку и систему автоматизации предприятия.



Принцип работы термоконтроллеров Autonics TX
Действие температурного контроллера с ЖК-дисплеем и ПИД-регулятором основано на формировании сигнала обратной связи от датчиков температуры на контроллер. Этот сигнал имеет три составляющие:

Пропорциональная составляющая. Она фиксирует величину расхождения температурных показателей среды от контрольных параметров;
Интегральная составляющая. Показывает интегральное значение отклонения параметров на отрезке времени;
Дифференциальная составляющая. Определяет скорость происходящих расхождений.
У термоконтроллера с ПИД-регулятором и ЖК-дисплеем серии ТХ настройка проводится в ручном или автоматическом режимах.

Выход управления контроллера позволяет осуществлять мониторинг процессов нагрева и охлаждения.

Назначение контроллеров температуры серии TX
Температурные контроллеры с ПИД-регулятором широко применяются в разных областях производства. Они встраиваются в автоматические системы управления, представляя собой отдельные единицы, или объединены с программируемым логическим контроллером.



Область применения термоконтроллеров TX
энергетическая отрасль;
металлургия;
химическая отрасль;
пищевая промышленность и др.
Применение различных вариантов термодатчиков позволяет использовать температурные контроллеры серии TX не только с целью регуляции операций, связанных с нагреванием при высокой температуре, но и процессов охлаждения. Например, перевозка или хранение продуктов в условиях отрицательных температур. Еще одна область применения контроллеров с ПИД-регулятором – регулирование микроклимата помещений.



Возможные ограничения
Для длительного срока службы прибора нужно исключить попадание внутрь устройства металлической стружки и пыли.

Нельзя использовать прибор:
в агрессивных средах, содержащих воспламеняющиеся, взрывоопасные или коррозионно-активные газы и соли;
в помещениях с повышенной влажностью;
под прямыми солнечными лучами и рядом с приборами, излучающими тепловую энергию;
подвергать вибрационным и ударным нагрузкам.


Основные характеристики TX4S-14C:

Тип модуля:регулятор
Вид датчика температуры:Cu50, Pt100, термопара J, термопара L, термопара R, термопара S, термопара К, термопара Т

Контролируемая величина:температура
Вид выхода 1: SSR, аналоговый
Вид выхода 2: SPST-NO

Вид выхода 3: SPST-NO
Регулировка выхода 1: ON-OFF, P, PD, PI, PID
Монтаж: на панель
Электрические параметры выхода 1: 0...20мА, 4...20мА, 12В DC / 20мА
Электрические параметры выхода 2: 250В AC / 3А

Электрические параметры выхода 3: 250В AC / 3А
Диапазон контролируемой величины:-1999...9999, зависит от датчика температуры
Рабочая температура: -10...50°C
Способ программирования: мембранная клавиатура
Внешние размеры: 48x48x51мм
Размер монтажного отверстия: 45x45мм
Класс защиты: IP50
Вид используемого дисплея: LCD
Высота дисплея 1: 14мм
Высота дисплея 2: 7,6мм
Напряжение питания: 100...240В AC
Хар. особенности входа 1: RTD, термопара














Электронный терморегулятор
Терморегуляторы предназначены для поддержания заданного температурного режима. Цифровые терморегуляторы осуществляют постоянное измерение температуры и поддержание ее путем управления внешними нагревательными или охладительными приборами и агрегатами. Также, при помощи регулятора температуры можно существенно экономить электроэнергию. Функциональность регуляторов температуры позволяет использовать их как электронный (цифровой) термометр, если есть необходимость в измерении температуры, а не в ее регулировании.
