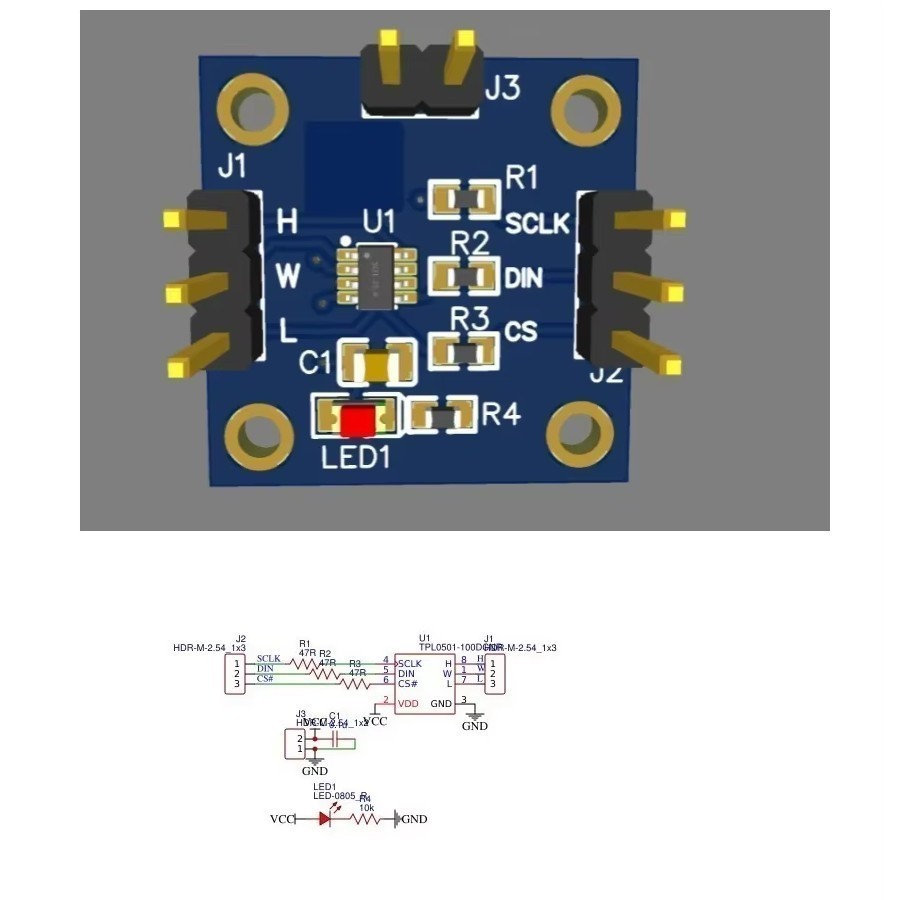

Модуль цифрового потенциометра TPL0501 — это высокоточный и универсальный компонент для электронных проектов, обеспечивающий разрешение в 256 позиций и низкую рассеиваемую мощность.
Он совместим с большинством проектов на базе Arduino и STM32, а регулируемый порт SPI обеспечивает простую интеграцию с различными микроконтроллерами. Независимо от того, настраиваете ли вы уровень питания, калибруете датчики или корректируете коэффициенты усиления, модуль с сопротивлением 100 кОм и допуском ±20% обеспечивает стабильные и точные результаты.

Конструкция TPL0501 гарантирует стабильную работу в широком температурном диапазоне — от −40°C до +125°C, что позволяет использовать модуль практически в любых условиях. Уровень защиты от электростатического разряда соответствует требованиям JESD 22, обеспечивая высокий уровень защиты от разрядов статического электричества, возникающих при прикосновении человека (A114-B, класс II). Низкий температурный коэффициент — всего 35 ppm/°C — снижает дрейф параметров со временем и гарантирует высокую точность при изменении окружающей температуры.

Модуль можно адаптировать к специфическим требованиям вашего проекта. Одноканальная конструкция и компактные размеры позволяют легко встроить его как в небольшие устройства, так и в промышленные системы. Высокое разрешение и низкая мощность рассеивания делают его отличной заменой механическим потенциометрам. Для проектов на Arduino или STM32 TPL0501 обеспечивает удобную, стабильную и точную регулировку параметров.


Основные характеристики:
Модуль цифрового потенциометра TPL0501 100K: регулируемый, с интерфейсом SPI, для балансировки мостовых датчиков
Одноканальный, 256 положений (разрешение)
Низкое энергопотребление (Low Dissipation Power)
Резистор от конца до конца: 100 кОм
Низкий температурный коэффициент: 35 ppm/°C
Последовательный интерфейс, совместимый с SPI
Питание от одного источника: 2.7 В – 5.5 В
Допуск сопротивления: ±20%
Диапазон рабочей температуры: –40°C … +125°C
Защита от электростатического разряда (ESD) по стандарту JESD 22(A114-B, класс II)


Типичные области применения:
Регулируемые источники питания
Регулируемые усилители и обрезка смещения
Точная калибровка пороговых уровней
Подстройка и калибровка датчиков
Замена механических потенциометров
