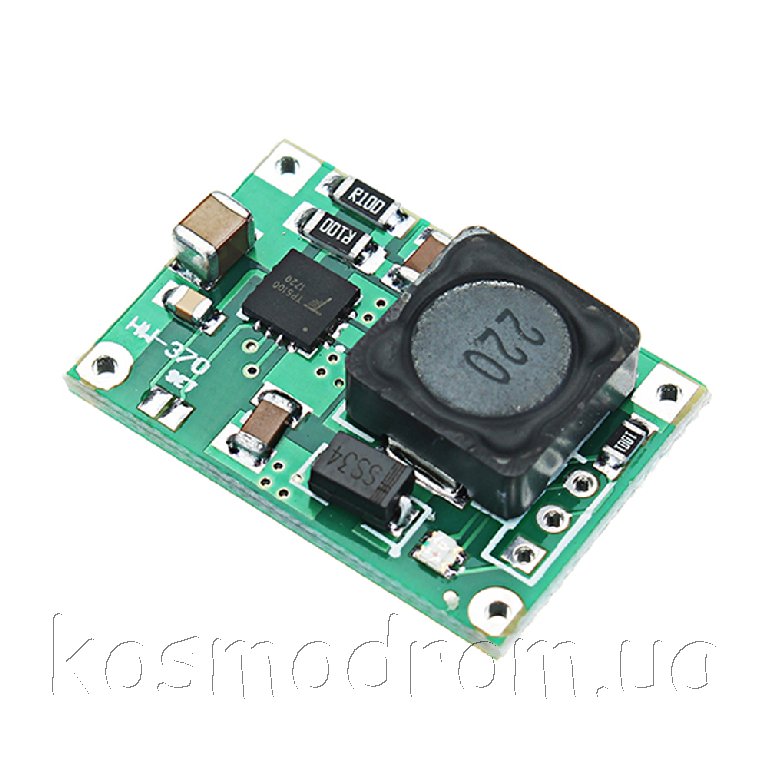

Зарядные устройства для аккумуляторов TP5100 Charge Module Модуль зарядки 1го или 2х литиевых аккумуляторов. Uвх. 5...18 В. Макс. ток заряда: 2А. Регулируемый Временно нет на складе...
Напряжение полного
заряда для 2-х, последовательно включенных, Li-Ion батарей - 8.4V.
Входное напряжение - от 5 до 15VDC.
Ток заряда - до 2A (необходимо приклеить радиатор с обратной стороны
платы).
При токе заряда 1А - радиатор не нужен, но необходимо выпаять один из
двух резисторов с маркировкой "R100".
По умолчанию выставлен режим заряда 1-й Li-Ion батареи.

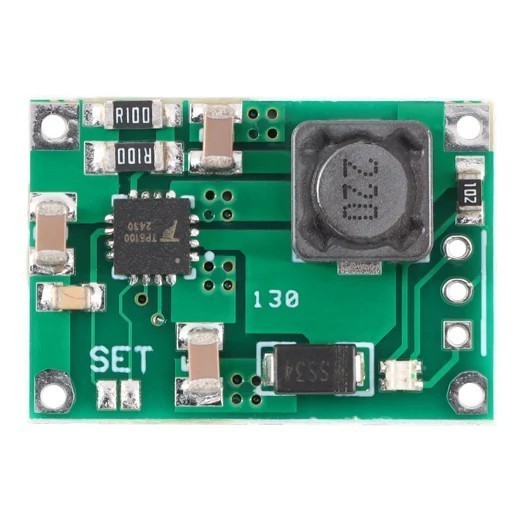

При необходимости заряжать две Li-Ion батареи, впаяйте перемычку между
контактами "SET".
На плате установлены синий и красный светодиоды.
Если горит синий - нет батареи или заряд окончен.
Если горит красный - идёт зарядка.
Характеристики:
Тип заряда: линейный
Ток заряда: регулируемый (макс. 2A)
Точность заряда: 1.5%.
Входное напряжение: 5...18 В
Напряжение полного заряда: 4.2 В (8.4 В)
Светодиодный индикатор: зарядка/заряжен
Рабочая температура: -40...85 С
Размеры: 25х17х5 мм.
Зарядные
устройства для аккумуляторов
Зарядное
устройство — электронное устройство для заряда электрических
аккумуляторов энергией внешнего источника; как правило, — от сети
переменного тока.
Зарядные
устройства для литий-ионных и литий-полимерных аккумуляторов имеют
свои особенности, поскольку перезаряд и глубокий разряд может
привести к выходу аккумулятора из строя. Основной способ заряда
литий-ионных и литий-полимерных аккумуляторов, рекомендуемый
производителями, это заряд постоянным током с контролем тока заряда
и напряжения на выводах аккумулятора. Для этого предназначены
специализированные, зачастую встроенные в аппаратуру зарядные
устройства с использованием специализированных контроллеров
