Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата

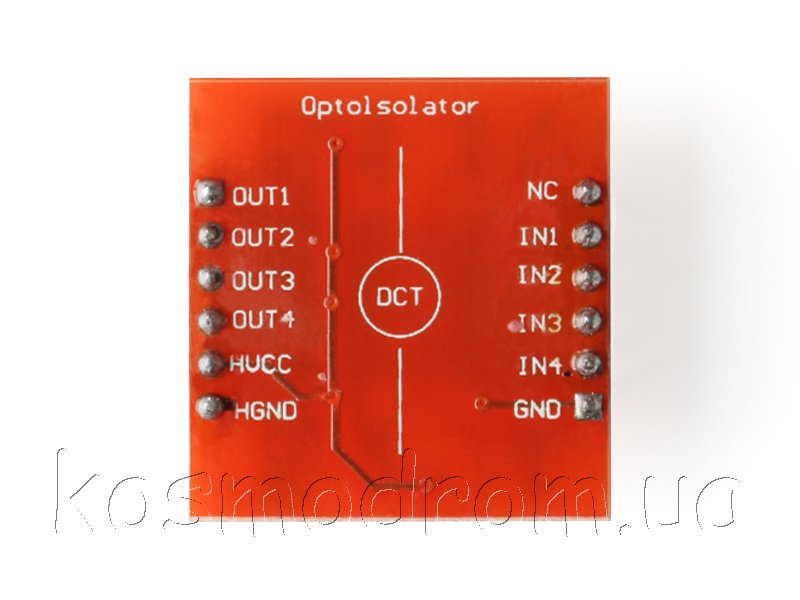

TLP281-Board
4-х канальный модуль оптической развязки на базе оптопары TLP281
На складе ...
код товара: 00-00060540
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
|
Модуль
гальванической развязки |
|

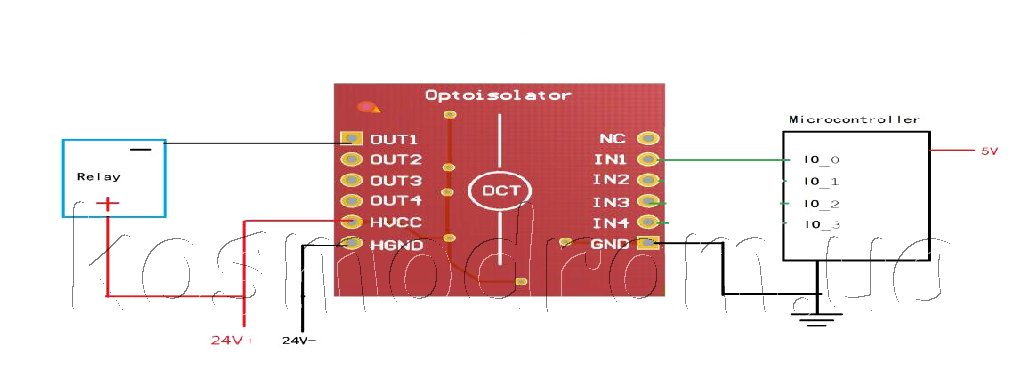

Модуль гальванической
развязки на основе оптрона TLP281 может быть использован для безопасного
подключения Arduino и других микроконтроллеров к высоковольтным
исполнительным устройствам. Например двигателей, сервоприводов и т.п.
Исключает воздействие наводок на микроконтроллер. Управляется модуль
током с максимальным значением в 50 мА и может коммутировать нагрузку
управляемую током в 500 мА и максимальным напряжением 24 В.
Модуль осуществляет управление высокими значениями на выходе при помощи
низких значений на входе. Также модуль может использоваться как
4-канальный преобразователь логических уровней 3,3В-5В.
Характеристики:
Оптронная сборка: TLP281-4
Количество каналов: 4
Максимальный выходной ток: 500 мА
Напряжение входных логических сигналов: 3,3 ... 5 В
Напряжение выходных логических сигналов: 3,3 ... 5 В
Транзисторы на выходе: S8050
Напряжение на входах (IN1..IN4) — 3..5 V
Максимальный ток на входах (IN1..IN4): 50 мА
Максимальное напряжение на выходах OUT1..OUT4: 24 В
Максимальный ток на выходах OUT1..OUT4: 500 мА
Размеры платы: 26х25 мм |
| | |
 |
