Магнитный энкодерный модуль TLE5012 использует 15-битный высокоточный магнитоиндукционный датчик угла, который может выводить угловой сигнал через SPI-шину, PWM, lIF, Hall и другие интерфейсы.

Характеристики продукта

Трехпроводной SPI-интерфейс, скорость передачи данных до 8 Мбит/с.
Несколько режимов вывода углового сигнала: SPI, PWM, lIF, HSM, SPC.
Поддержка напряжений 3,3 В и 5 В, поддержка интерфейса PH2.0 5pin.
Совместимость с крестообразным креплением двигателя 2212.

Параметры продукта

Напряжение: Поддержка 3,3 В и 5 В.
Интерфейс: PH2.0 5pin.
Совместимость: Крестообразное крепление двигателя 2212.
Режимы вывода сигнала: SPI, PWM, lIF, HSM, SPC.

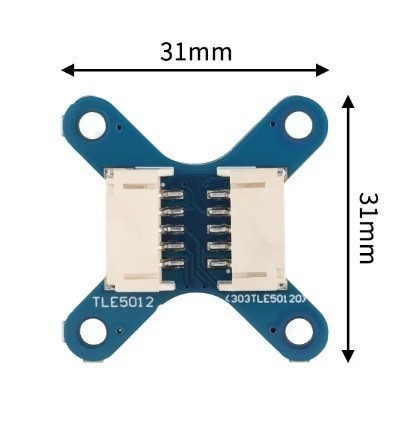

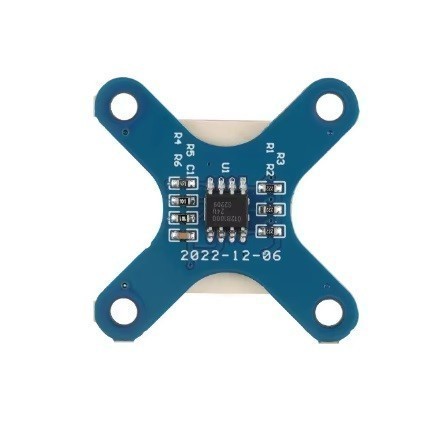

Размер: Диагональ 34 мм, подходит для крестообразного крепления двигателя 2212.

Инструкция по применению

P1 — это трехпроводная SPI-шина.
P2 — выходной сигнал для PWM, IIF и других интерфейсов.

Линия DATA микросхемы используется как для отправки, так и для приема данных, поэтому рекомендуется использовать программную эмуляцию SPI-синхронизации.
