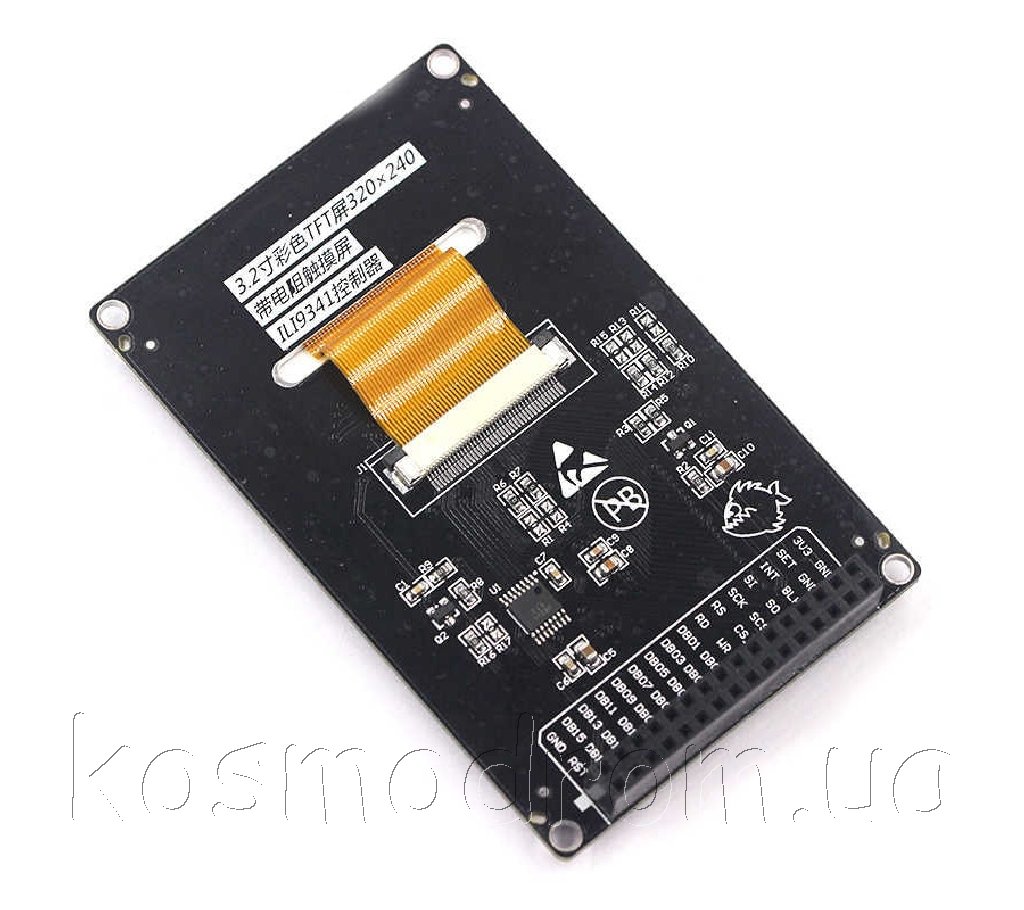

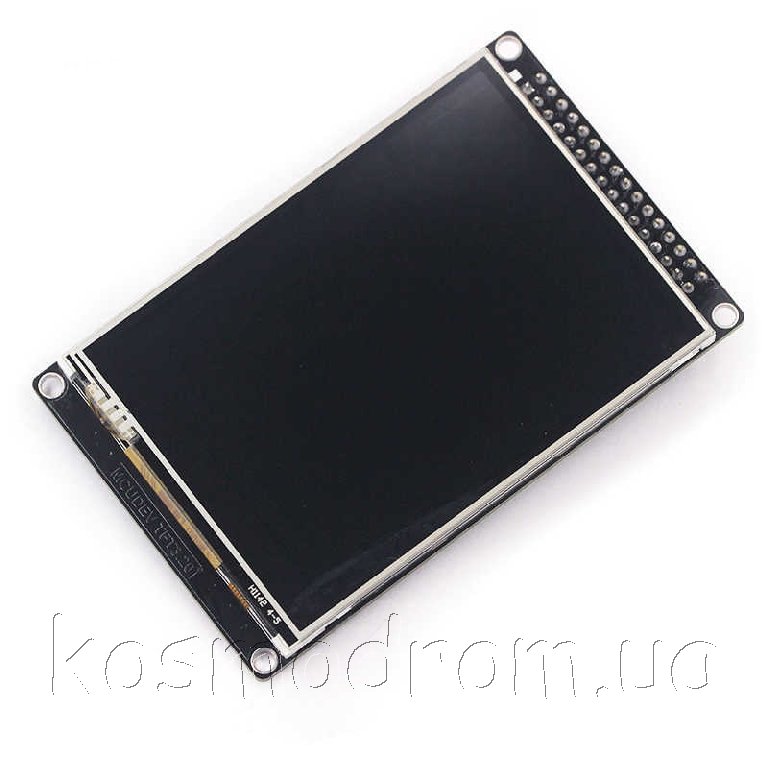

Цветной TFT-LCD
дисплей с диагональю 3,2 дюйма и расширением
320х240 точек для совместного использования с STM32F407VET6-MODUL.
Построен на контроллере ILI9341 , поддерживает интерфейсы:
8-bits, 9-bits, 16-bits, 18-bits interface with 8080-Ⅰ /8080-Ⅱ series
MCU
6-bits, 16-bits, 18-bits RGB interface with graphic controller
3-line / 4-line serial interface
Характеристики:
Тип дисплея: 3.52" TFT LCD Модуль
Тип экрана: TFT
Тип контроллера: IILI9341
Разрешение: RGB 320х240 px
Цветов: 262К.
Интерфейс:
8-bits, 9-bits,
16-bits, 18-bits interface with 8080-Ⅰ /8080-Ⅱ series MCU
6-bits, 16-bits, 18-bits RGB interface with graphic controller
3-line / 4-line serial interface
Размеры: 89X56 мм
Рабочая темепература: -40...85 С
MTP (3 times):
8-bits for ID1, ID2, ID3
7-bits for VCOM adjustment
Low -power consumption architecture
Low operating power supplies:
VDDI = 1.65V ~ 3.3V (logic)
VCI = 2.5V ~ 3.3V (analog)
LCD Voltage drive:
Source/VCOM power supply voltage
AVDD - GND = 4.5V ~ 5.5V
VCL - GND = -1.5V ~ -2.5V
Gate driver output voltage
VGH - GND = 12.0V ~ 21.0V
VGL - GND = -7.0V ~ -12.5V
VGH - VGL ≦ 32V
VCOM driver output voltage
VCOMH = 3.0V ~ (AVDD – 0.2)V
VCOML = (VCL+0.2)V ~ 0V
VCOMH - VCOML ≦ 6.0V |
