Программатор

Внутрисхемный программатор/ отладчик для микроконтроллеров STM32 с поддержкой JTAG/ SWD и SWV и с размерами около 15 мм х 30 мм. Поддержка целевого напряжения в диапазоне 3.0 В – 3. 6 В. Толерантность входов 5 В. Частота VCP до 15 МГц. Совместимый с USB 2.0 FS интерфейс. Разъем micro USB для питания и связи с хост-ПК. Возможно программирование памяти flash перетаскиванием. Изделие может напрямую подключаться к целевой плате через установленный на STLINK-V3MINI 14-контактный разъем (2 х 7) STDC14 с шагом контактов 1.27 мм или с использованием плоского кабеля с соответствующими разъемами

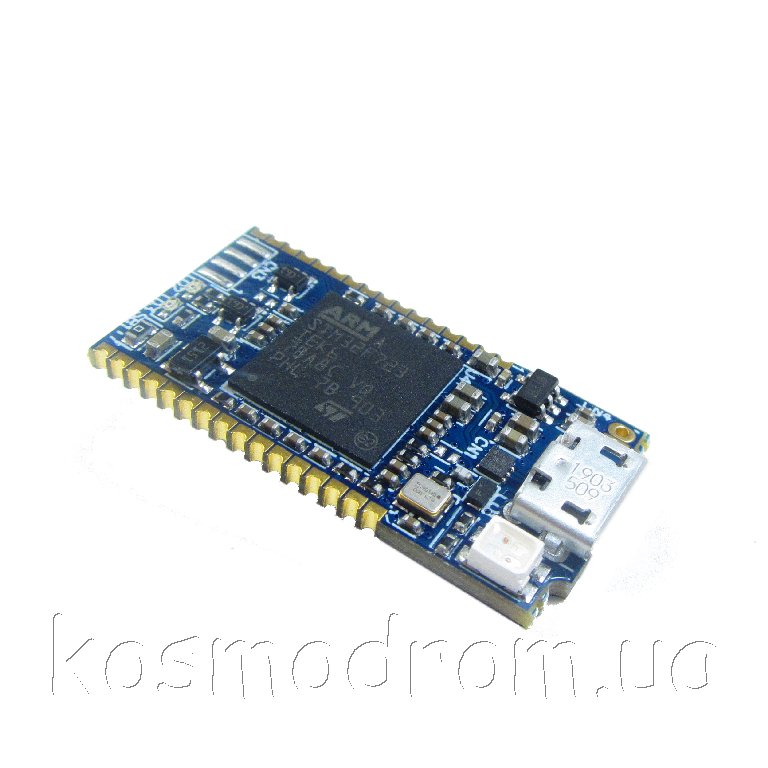

Изделие разработано на основе микроконтроллера STM32F723 в корпусе UFBGA-176, имеет небольшой форм-фактор и обеспечивает высокую производительность без какого-либо компромисса с функциями. STLINK-V3MINI поддерживает интерфейсы JTAG/ SWD для связи с любым микроконтроллером STM32, расположенным на плате приложения. Кроме того, отладчик предоставляет интерфейс виртуального COM-порта, который позволяет хост-ПК взаимодействовать с целевым микроконтроллером через один UART.

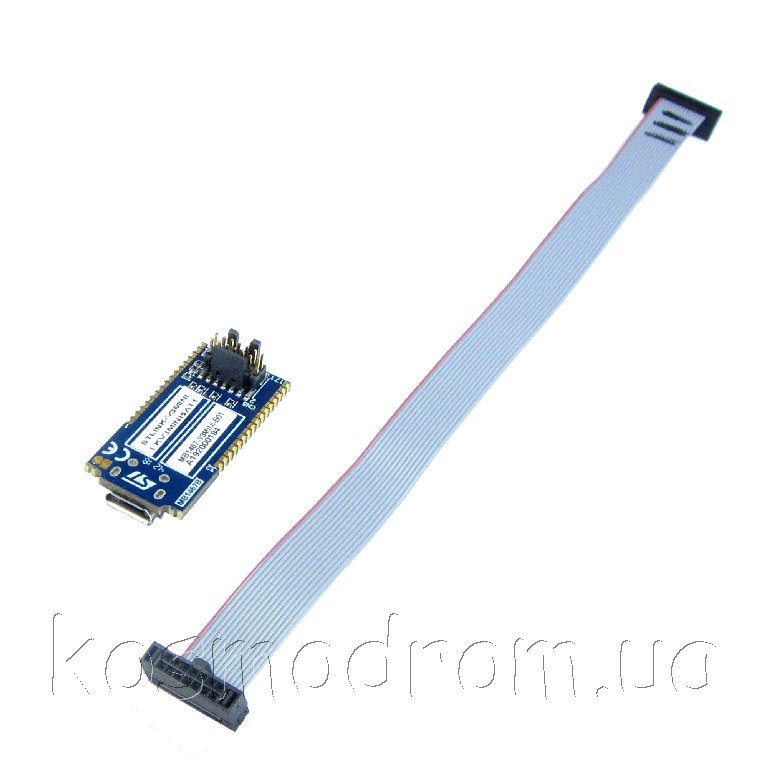

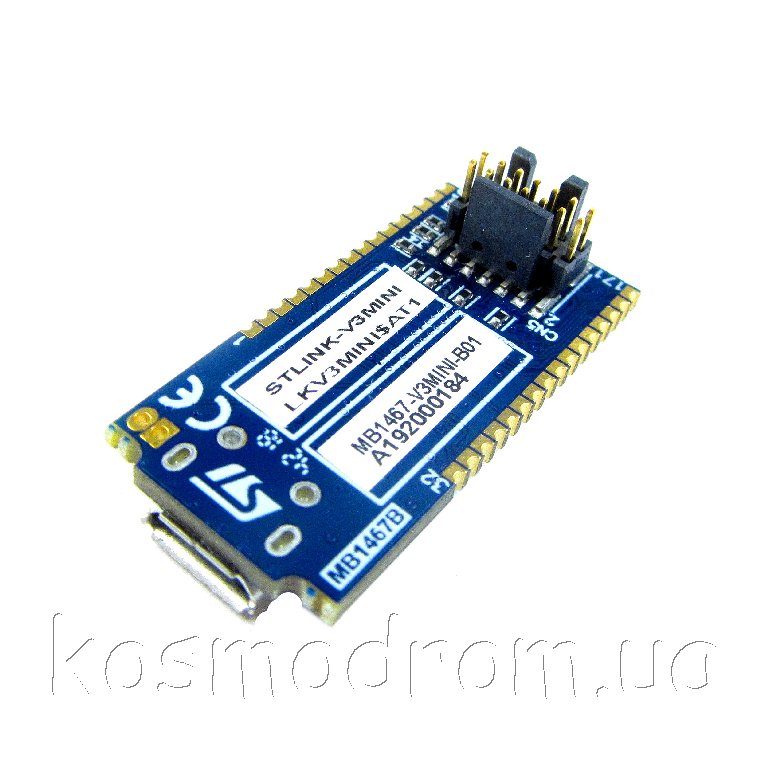

STLINK-V3MINI – это простая в использовании портативная версия программатора/ отладчика, имеющая 14-контактный коннектор STDC14 с шагом контактов 1.27 мм для подключения к целевой плате непосредственно или с использованием плоского кабеля с соответствующими разъемами. STLINK-V3MINI поддерживает работу с такими известными интегрированными средами разработки (IDE) как IAR EWARM, Keil MDK-ARM, а также IDE, основанными на GCC.

Системные требования:
Windows® OS (7, 8 и 10), Linux® 64-bit или macOS®
Кабель USB Type-A - Micro-B

Особенности:
Автономный программатор/ отладчик;
Плата с компоновкой высокой плотности и примерными размерами 15 мм х 30 мм
Коннектор STDC14 с шагом контактов 1.27 мм
Плоский кабель STDC14 - STDC14
Питание через разъем micro USB
Высокоскоростной USB 2.0 совместимый интерфейс
Поддержка прямого обновления прошивки (Direct firmware update, сокр. DFU)
Особенности JTAG/ Serial Wire Debugging (SWD)
Поддержка напряжений целевого микроконтроллера 3.0 В – 3. 6 В. Толерантность входов к напряжению 5 В
Поддержка JTAG
Поддержка SWD и SWV (serial wire viewer)
Особенности виртуального COM-порта
Поддержка напряжения приложения на интерфейсе UART 0 В – 3. 6 В. Толерантность входов к напряжению 5 В
Частота VCP до 15 МГц
Программирование flash памяти перетаскиванием (drag-and-drop)
Два цветных светодиода: коммуникации, питание
Защита сигналов STDC14
