SN65HVD888D
SN65HVD888 – RS-485 с автокоррекцией полярности
На складе ...
Производитель: TI
Тип корпуса: SO8
код товара: 00-00044628
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Микросхема контроллера двигателя
| | | |
 |
Texas Instruments — американская компания,
производитель полупроводниковых приборов, микросхем, электроники и
изделий на их основе. Расположена в Далласе |
|
Компания Texas Instruments предлагает
приемопередатчик RS-485 интерфейса с функцией автоматической
коррекции полярности сигнала в линии данных –

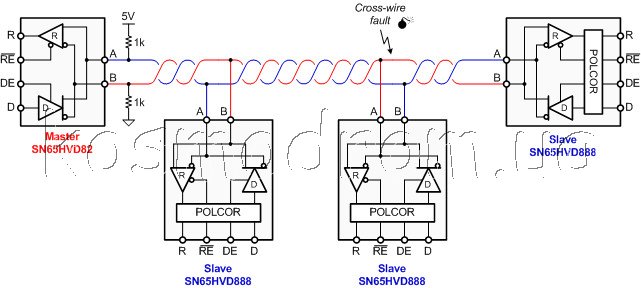

SN65HVD888. Коррекция
полярности сигнала актуальна при прокладке длинных промышленных
кабелей с большим количеством приборов. Корректировка полярности
сигнала в «горячем» режиме осуществляется в первые 76 мс режима
ожидания. Для повышения надёжности в микросхеме реализована защита
ESD в соответствии с IEC61000 (12 кВ) и HBM (16 кВ) и обеспечивается
защита от кратковременного выброса напряжения EFT до 4 кВ. Также
помимо поддержки стандартного диапазона синфазных напряжений -7…12 В
в SN65HVD888 встроена защита от перенапряжения на шине данных до
значений -18…18 В. |
 |
|
Приемник SN65HVD888 обладает
увеличенной чувствительностью по сравнению со стандартными
требованиями (±200 мВ) и может работать при дифференциальном сигнале
напряжении ±35 мВ, дополнительная помехоустойчивость к
дифференциальному шуму при этом обеспечивается за счёт гистерезиса
40 мВ. Микросхема обладает малым собственным током потребления как в
рабочем режиме (менее 1 мА), так и в режиме ожидания (0.4 мкА
типовое значение) при отключенном приёмнике и передатчике.
Надёжность микросхемы совместно с невосприимчивостью к полярности
сигнала в шине данных позволяет использовать микросхему в
полудуплексном режиме в системах автоматизации, электросчетчиках,
сетях DMX512, измерительная техника и т.п. Микросхема доступна в
SOIC-8 корпусе и совместима по выводам со стандартными
приемопередатчиками RS-485, что позволяет легко модернизировать
существующие решения.
Основные параметры:
Поддерживаемый протокол — RS-484
Поддерживаемые режимы работы — Полудуплекс
Количество передатчиков — 1
Количество приёмников —
1
Максимальная скорость передачи данных —
250 кбит/с
Нагрузочная способность (узлов) —
256
Напряжение питания —
4,5...5,5 В.
Номинальный ток потребления —
900 мкА.
ESD защита — 16 кВ.
Тип распиновки выводов — SN75176
Максимальное рабочее напряжение между шиной и общим проводом —
-7...12 В.
Ограничение напряжения между шиной и общим проводом: ±-18
Отказобезопасность — нет
корпус - SOIC-8. |
| | |
|
Интерфейсы
RS-422 / RS-485 |
на
складе в Харькове |
|
При
передаче данных на больших скоростях или на большие расстояния лучшие
характеристики в большинстве задач дает технология дифференциальной
передачи данных. Применение дифференциальных сигналов позволяет свести к
минимуму влияние разницы в потенциалах заземления и помех, проявляющихся в
виде синфазных напряжений. Спецификация RS-485 определяет требования к
многоузловой сети передачи данных, в которой возможно наличие до 32
драйверов и 32 приёмников на одной двухпроводной линии. Некоторые
приемопередатчики RS-485 имеют отличный от стандартного входной импеданс,
что позволяет подключить к одной линии до 8 раз больше узлов. Наиболее
типичная область применения приемопередатчиков RS-485 - это связь между
программируемыми логическими контроллерами в промышленных условиях. Среди
других типичных примеров применения - объединение кассовых терминалов в
крупных магазинах или удаленные измерительные блоки. |
|
 |
|
Спецификация стандартов |
|
|
RS-232 |
RS-422 |
RS-485 |
|
Соединения |
Одиночный провод |
Одиночный провод/много соединений допустимо |
Много соединений допустимо |
|
Количество устройств |
1 передатчик
1 приемник |
5 передатчиков
10 приемников на 1 передатчик |
32 передатчика
32 приемника |
|
Вид протокола |
дуплексный |
дуплексный |
полудуплексный |
|
Макс. длинна провода |
~15.25 м. при 19.2Kbps |
~1220 м. при 100Kbps |
~1220 м. при 100Kbps |
|
Макс. скорость передачи |
19.2Kbps для 15 м. |
10Mbps для 15 м. |
10Mbps для 15 м. |
|
Сигнал |
небалансный |
балансный |
балансный |
|
двоичная 1 |
-5В мин.
-15В макс. |
2В мин. (B>A)
6В макс. (B>A) |
1.5В мин. (B>A)
5В макс. (B>A) |
|
двоичный 0 |
5В мин.
15В макс. |
2В мин. (A>B)
6В макс. (A>B) |
1.5В мин. (A>B)
5В макс. (A>B) |
|
Мин. входное напряжение |
+/- 3В |
0.2В диф. |
0.2В диф. |
|
Выходной ток |
500мА |
150мА |
250мА |
|
|
RS-485
используется для обмена данными между несколькими устройствами по одной
двухпроводной линии связи (витой паре) в полудуплексном режиме. Передача
выполняется одновременно только в одну сторону. Прием при этом невозможен.
Для приема данных требуется переключения приёмопередатчика в режим приема.
По электрическим характеристикам и принципам передачи данных RS-422
полностью совместим с RS-485, но является дуплексным. В нем одна
витая пара постоянно используется для приема, а другая для передачи
данных.
|
|
|
| |
