Beidou + GPS модуль

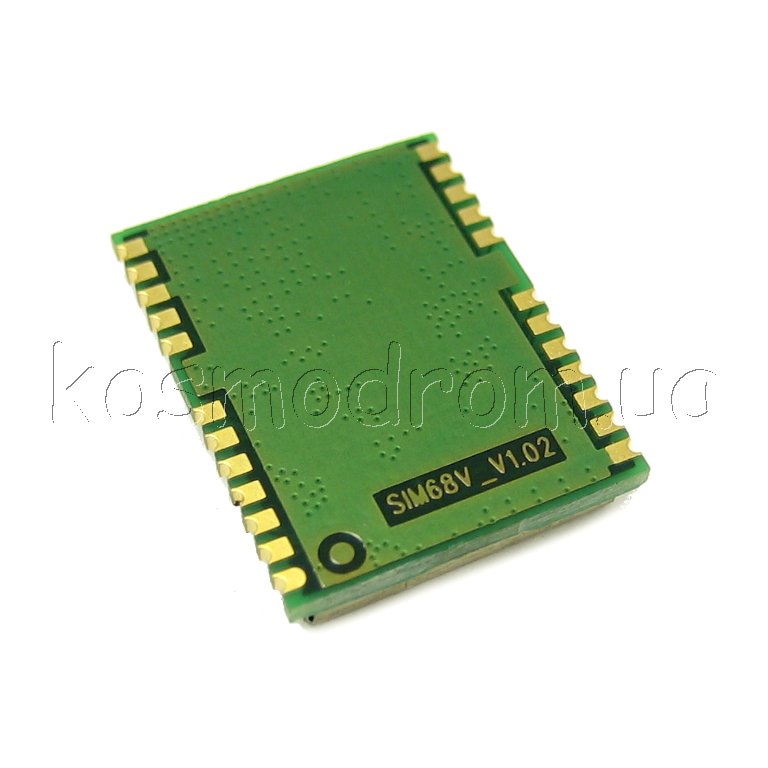

SIM68VB - модуль с поддержкой Beidou Positioning с двумя режимами, поддерживает систему позиционирования GPS.
SIM68VB снащен малошумящим усилителем (LNA), снижая требования к рабочим характеристикам антенны и позволяя отказаться от внешней схемы усиления сигнала.

Модуль способен осуществлять слежение (трекинг) при минимальном уровне сигнала (-167 дБм), низким энергопотреблением (в режиме захвата 33 мА, в режиме слежения 23 мА) и поддерживает систему QZSS, систему SBAS (WAAS, EGNOS, GAGAN, MSAS), систему DGPS (RTCM) и вспомогательные системы A-GPS, чтобы улучшить точность позиционирования и скорость позиционирования.

Поддержка Beidou + GPS значительно расширила возможности модуля, по сравнению с GPS модулями. С поддержкой Beidou модуль может находить больше спутников, модуль может обеспечить более точное, быстрое, непрерывное позиционирование.

Особенности:

Физические характеристики
• Размеры: 16 Х 12.2 Х 2.4 мм
• Вес: 1 гр.

Основные характеристики
• Навигационные системы GPS/BD2/QZSS
• EASYTM самостоятельная аппроксимация эфемерид
• EPOTM загрузка эфемерид
• Поддержка SBAS ranging (WAAS, EGNOS, GAGAN, MSAS)
• Поддержка DGPS (RTCM)
• Поддержка Jamming removing
• Встроенный МШУ (LNA)

Интерфейсы
• Последовательные интерфейсы - UART
• Цифровые выводы - EINT0
- Pulse-per-second (PPS)
• Протоколы
- NMEA
- PMTK

Электрические параметры
• Диапазон питающего напряжения: +2.8 ... 4.3 В
• Резервное питание: +2.3 ... 4.6 В
• Ток потребления при 2,6 В.
- обнаружение: 34 мА
- слежение: 24 мА
- AlwaysLocateTM: 340 мкА
- резервное питание: 14 мкА
• Внешнее или внутреннее (VCC_RF) питание антенны Параметры приемника
• Количество каналов
- 33 канала сопровождения,
- 99 каналов захвата,
• Частота обновления координат: до 10 Гц
• Чувствительность1
- по слежению: -165 дБм
- по обнаружению: -160 дБм
- холодный старт: -148 дБм

• Время первого определения координат (TTFF)2
- Холодный старт : 28 сек
- Тёплый старт: 26 сек
- Горячий старт: <1 сек
- С поддержкой EPO: 13 сек（CTTFF)
• Погрешность
- координаты3: ＜2.5 м CEP
- скорость4: 0.1 м/сек
• Рабочий диапазон температур: -40...85 С
