Трансивер
используется в проектах, где нужна беспроводная передача цифровых
данных между различными объектами проекта, например, между
контроллером и датчиком, который находится на расстоянии в
труднодоступном месте и т.п.
Практическое применение: системы безопасности, системы удаленного
контроля, системы домашней автоматизации, системы промышленного
контроля, системы телеметрии.
Управление осуществляется или от Arduino контроллера, или от другого
управляющего микропроцессорного устройства через интрерфейс SPI (Serial
Peripheral Interface) с помощью специальных программ.

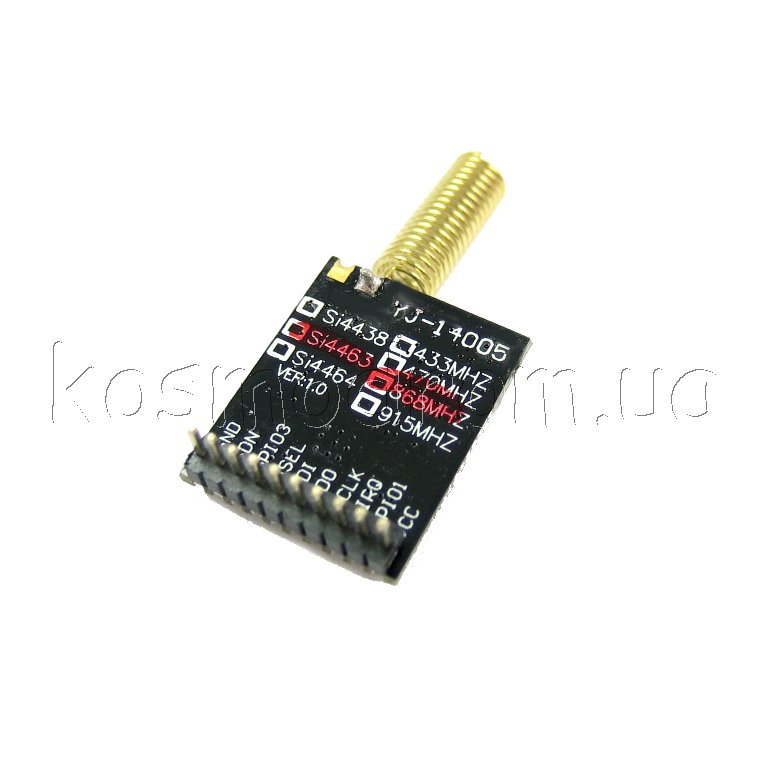

Модуль оснащен внешней антенной.
Питание осуществляется или от Arduino контроллера, или от другого
управляющего микропроцессорного устройства, или внешнего источника
питания (блока питания, батареи). Напряжение питания модуля
1,8...3,6 В. Рекомендуемое напряжение питания 3,3 В.
Обозначение
контактов:
GND (общий контакт питания);
SDN (цифровой вход, который обеспечивает принудительное
отключение);
nIRQ (цифровой выход, который обеспечивает прерывание
выходного сигнала);
nSEL (цифровой вход, который обеспечивает включение
последовательной шины, включение режима чтения/записи);
SCLK (цифровой вход, который обеспечивает входной сигнал
последовательной шины);
SDI (цифровой вход, который обеспечивает последовательный
поток данных);
SD0 (цифровой выход, который обеспечивает функцию readbeck
регистров внутреннего контроля);
VCC (напряжение питания);
GPIO1, GPIO3 (цифровые входы/выходы общего назначения), могут
быть запрограммированы на любые функции;
Характеристики:
Приемопередатчик (трансивер, transceiver) цифрових данных;
Модуль собран на микросхеме: SI4463;
В микросхему встроен АЦП и датчик температуры;
Модуль номинально работает на частоте: 868 МГц;
Есть возможность работать на частотах: 169...916 МГц;
Скорость передачи данных: 0.123~1000Kbps
Чувствительность: -121 дБм;
Выходная мощность: 20 дБм (100 мВт);
Напряжение питания модуля: 1,8...3,6 В;
Рекомендуемое напряжение питания: 3,3 В;
Рабочая температура: -40...85°C;
Размеры платы: 17х14х2 мм; |
