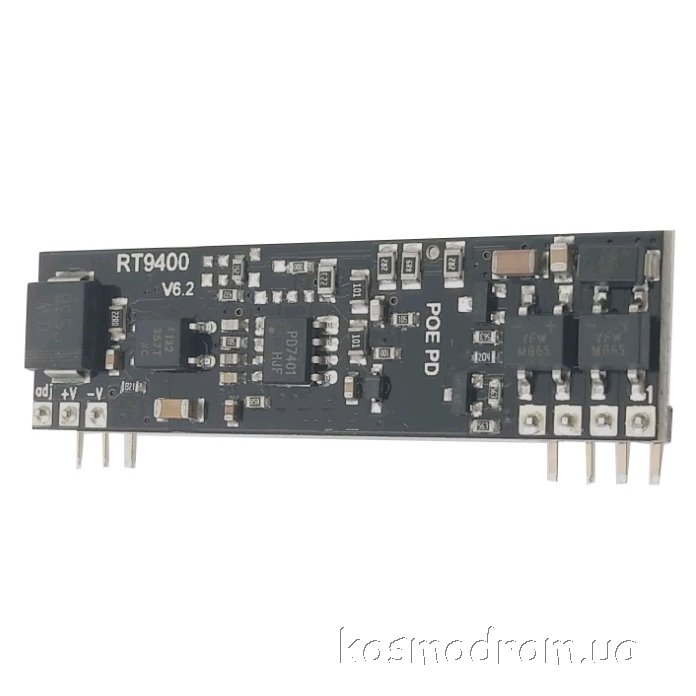

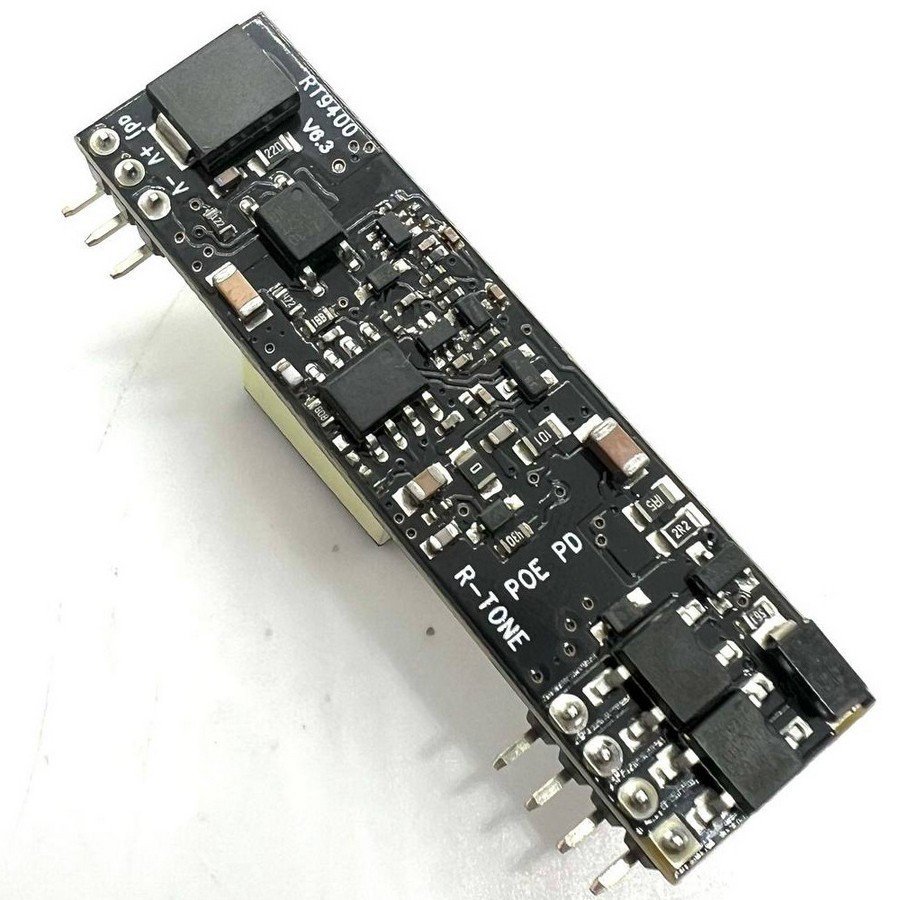

RT9400 (13W PoE PD Module)

Модуль питания PoE RT9400 является DC-DC преобразователем, и позволяет преобразовать входное постоянное напряжение питания в диапазоне 36 - 57 В, полученное по линиям витой пары в соответствии со стандартом IEEE 802.3af Power over Ethernet (PoE), в рабочее напряжение питания сенсорных модулей датчиков присутствия, различных датчиков, а также их интерфейсных плат.

Power over Ethernet (PoE) — технология, позволяющая передавать удалённому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet. Данная технология предназначается для IP-телефонии, точек доступа беспроводных сетей, IP-камер, сетевых концентраторов и других устройств, к которым нежелательно или невозможно проводить отдельный электрический кабель.

Технология PoE описана стандартами IEEE 802.3af-2003 и IEEE 802.3at-2009.
Согласно стандарту IEEE 802.3af, модули PoE обеспечивают постоянный ток с номинальным напряжением 48 В (от 36 до 57 В) через две пары проводников в четырёхпарном кабеле.
Технология PoE не оказывает влияния на качество передачи данных. Для её реализации используются свойства физического уровня Ethernet:
с использованием высокочастотных трансформаторов на обоих концах линии с центральным отводом от обмоток. Постоянное напряжение питания подается на центральные отводы вторичных обмоток этих трансформаторов, и так же с центральных отводов снимается на приемной стороне. Использование центральных отводов сигнальных трансформаторов позволяет без взаимного влияния передавать питание по сигнальным парам, то есть передавать по одним и тем же проводникам и высокочастотные данные, и постоянное напряжение питания;

Характеристики:
Соответствие IEEE802.3af
Диапазон входного напряжения от 36 В до 57 В
Встроенный высокоэффективный DC/DC преобразователь.
Низкая пульсация и шум на выходе
Высокая производительность по низкой цене
Защита от короткого замыкания
Регулируемый выход
Простота использования, с минимальным количеством внешних компонентов.
Номинальное выходное напряжение: 12 В
Номинальный выходной ток: 1А
Номинальная выходная мощность: 13 Вт
