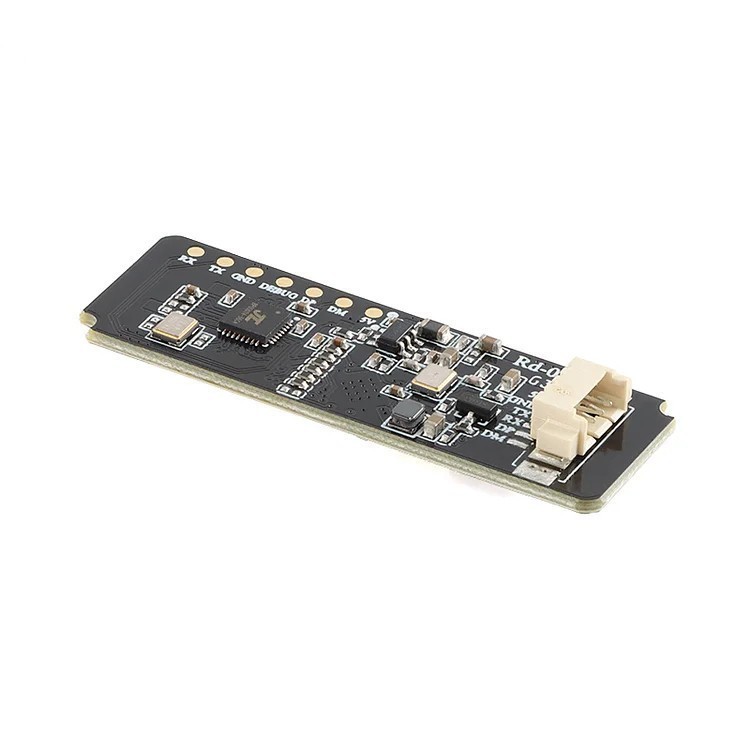

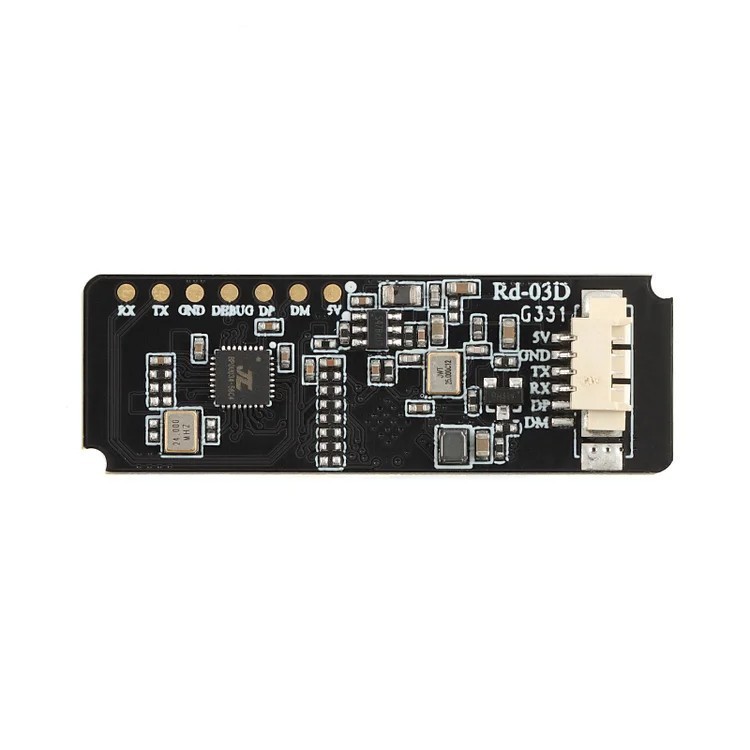

Модуль Rd-03D представляет собой радарное устройство, оснащённое чипом S5KM312CL.
S5KM312CL — это интегрированный сенсор миллиметровых волн в виде системы на чипе (SoC), использующий технологию FMCW радарного трансивера. Модуль работает в K-диапазоне частот 24 ГГц с максимальной шириной полосы частот 0,25 ГГц. Этот модуль использует FMCW-форму сигнала и передовую технологию обработки сигналов серии S5, а также встроенный интеллектуальный алгоритм позиционирования и отслеживания, позволяющий обнаруживать несколько целей в заданной области и передавать результаты в реальном времени. Пользователи могут быстро разрабатывать соответствующие продукты для отслеживания целей.

Модуль Rd-03D точно определяет статус движения человека и объектов в зоне, оснащён интеллектуальным алгоритмом для распознавания и отслеживания траектории движения, а также может измерять скорость и расстояние до целей. Скорость распознавания выше, а потребление энергии ниже. Модуль легко настраивается и подходит для различных рекламных и информационных устройств. Он способен интеллектуально различать движение человека, микро-движение и неподвижность, а также управлять включением/выключением оборудования. Этот модуль обладает хорошей стойкостью к внешним помехам и не подвержен воздействию таких беспроводных сигналов, как WIFI.

Характеристики:

Модель: Rd-03D
Исполнение: стандартный разъем 1*4P-1.25 мм (гнездо)
Размер: 15,0*44,0 (±0,2) мм

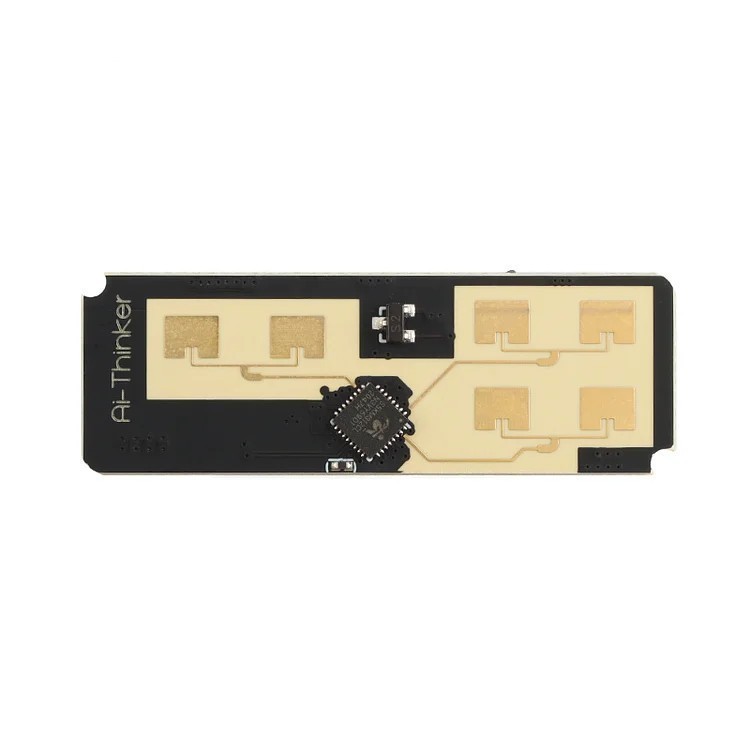

Антенна: встроенная PCB-антенна
Частотный диапазон: 24 ГГц...24,25 ГГц
Рабочая температура: -40...85℃
Температура хранения: -40...125℃, < 90% RH
Источник питания: Поддержка напряжения 5 В, ток потребления ≥ 200 мА
Интерфейс UART: UART rate Default 256000 bps
Максимальное расстояние обнаружения: 8 м.
Разрешение по дальности: 0,75 м (точность измерения расстояния – 0,15 м).
