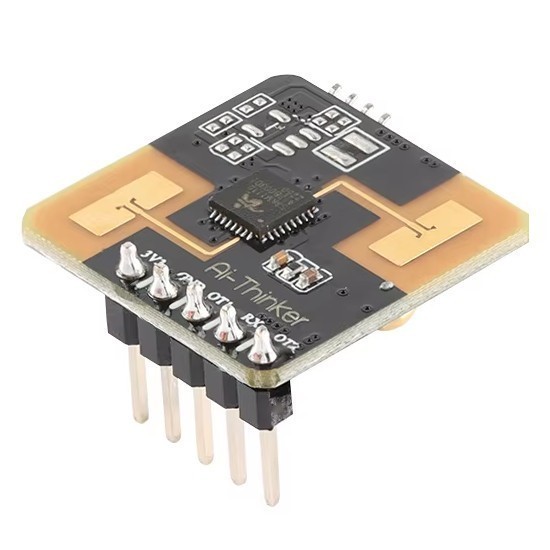

RD-03 – это
радарный модуль, разработанный Shenzhen Anxinke Technology Co., LTD. В основе
модуля лежит чип S3KM1110. S3KM1110 представляет собой интегрированный
монолитный одноволновый датчик SoC на основе радиолокационной технологии FMCW.
Работает на частоте 24 ГГц диапазон с полосой модуляции до 1 ГГц. Используется
непрерывная волна FMCW для обнаружения цели в установленном пространстве. В
сочетании с обработкой радиолокационных сигналов и алгоритмом определения
человеческого тела можно реализовать высокую точность определения присутствия
человека: распознавать тело человека в движении и статическом состоянии. Модуль
Rd-03 может определить, есть ли в радиусе действия движущееся или
подергивающееся тело человека и передавать результаты обнаружения в реальном
времени через UART.

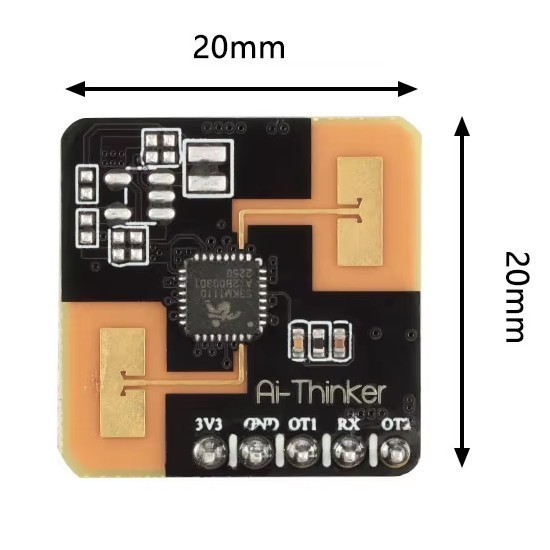

Характеристики Размер: 20,0х20,0(±0,2)мм
Антенна: распаянная на плате
Расстояние: до 5м
Угол обзора: 60 градусов
Частота: 24G ~24.25ГГц
Рабочая температура: -40℃~85℃
Питание: Напряжение 3,0В ~ 3,6В, ток ≥200 мА
Интерфейсы: UART
Скорость UART: По умолчанию 115200 бит/с
