Драйвер светодиода 700 мА.

Плата представляет собой понижающий импульсный стабилизатор тока для питания мощных светодиодов с номинальным током 700 мА. Плата может работать в диапазоне питающих напряжений до 6-ти до 30 вольт.

Подключение:
Светодиод (светодиоды последовательно) подключаются анодом к клемме Х3 (OUT+), а катодом к клемме Х4 (OUT-). Питание постоянного тока подключается к клеммам Х1 и Х2 в соответствии с обозначением полярности на плате. В новой версии драйвера добавлена клемма Х5 (DIM) для обеспечения регулировки яркости свечения нагрузочных светодиодов.

Регулирование яркости может быть выполнено одним из двух способов. Первый способ аналоговый – в этом случае регулирование осуществляется с помощью переменного резистора сопротивлением 200 кОм, подключенного между клеммами Х2 и Х5. Второй способ – цифровой, регулирование осуществляется изменение коэффициента заполнения широтномодулированного сигнала логического уровня, подаваемого на ту же клемму Х5 относительно минуса входного питания (клеммы Х2). Частота регулирующего сигнала может быть в диапазоне от 100 Гц до 20 кГц. Если вход DIM (Х5) оставлен не подключенным, то плата выдает максимально возможный для данной конфигурации ток нагрузки.

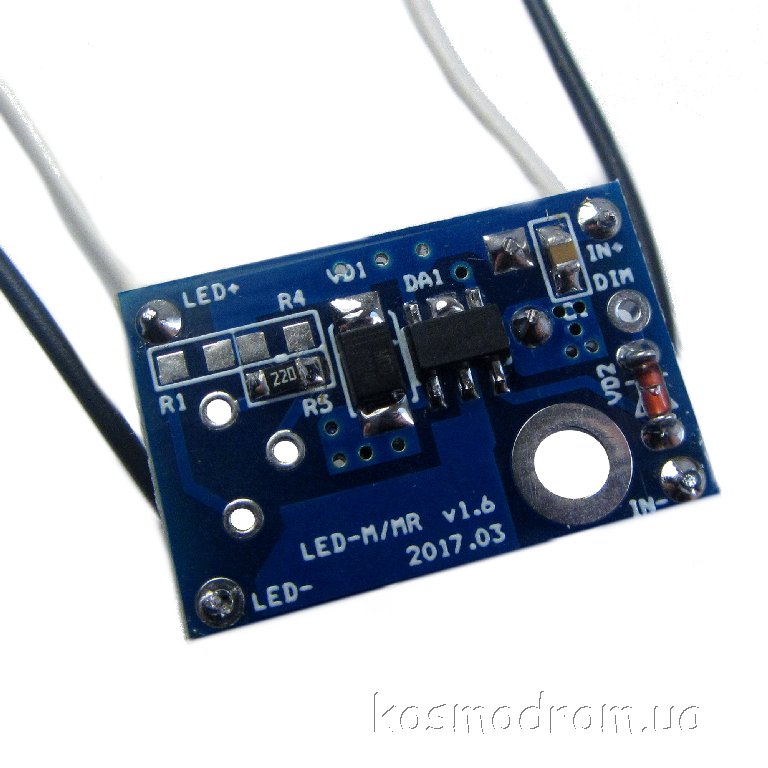

Подключение: провода

Внимание: Несоблюдение правильной полярности напряжения питания приводит к выходу драйвера из строя.
