Источник питания на DIN-рейку

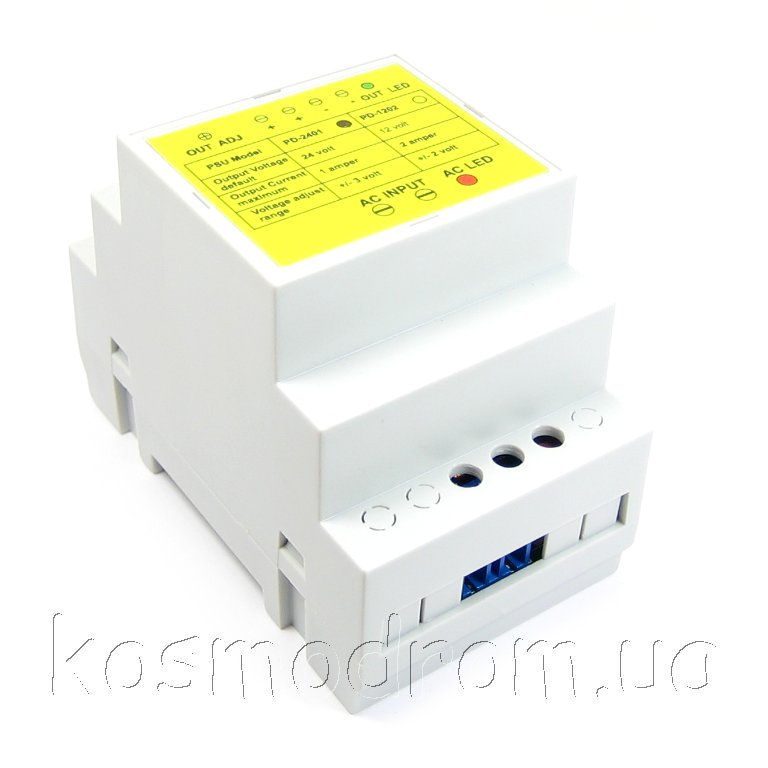

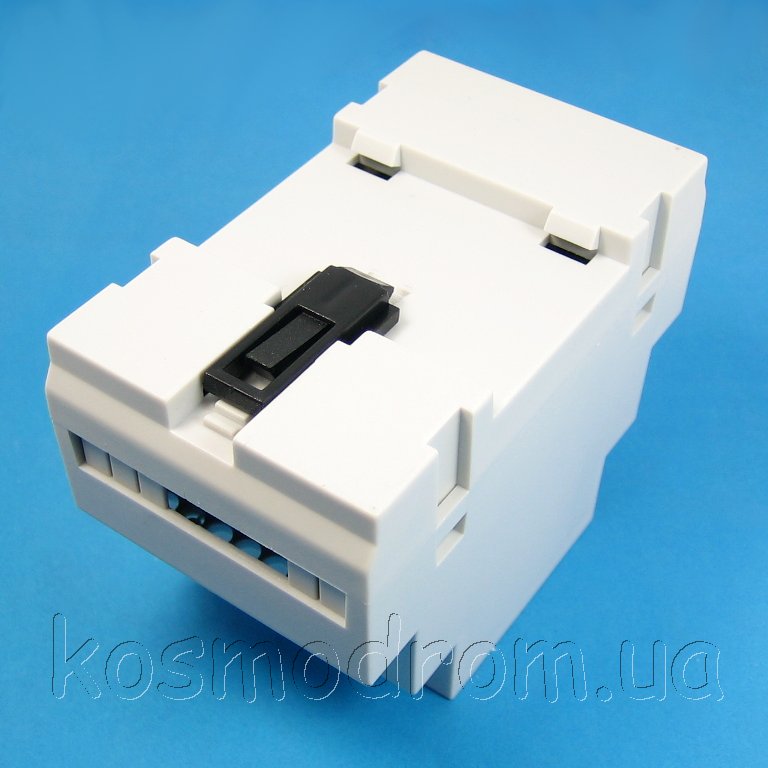

Блоки питания PD-2401/PD-1202 предназначены для использования в системах домашней и промышленной автоматики. Блоки выполнены в виде модуля для монтажа на DIN рейку высотой 90 мм, шириной 52,5 мм и глубиной 65 мм.

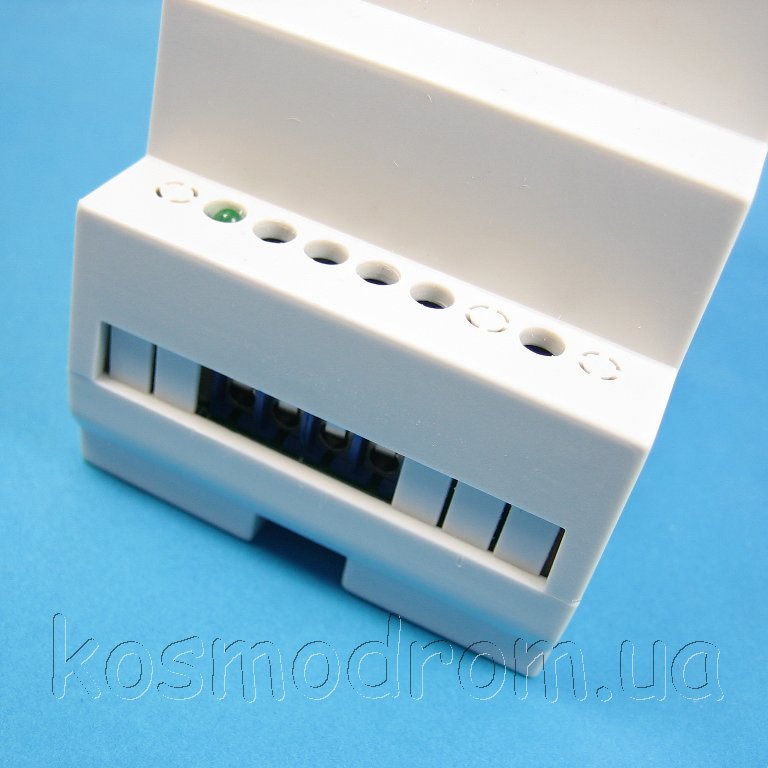

На передней стороне верхней части корпуса модуля находятся отверстия доступа к резистору подстройки выходного напряжения, клеммам выходных контактов блока (по два на положительный и отрицательный контакты выходного напряжения) и зеленый светодиод для индикации наличия выходного напряжения. Провода к выходным клеммам подключаются через отверстия в верхней плоскости корпуса.

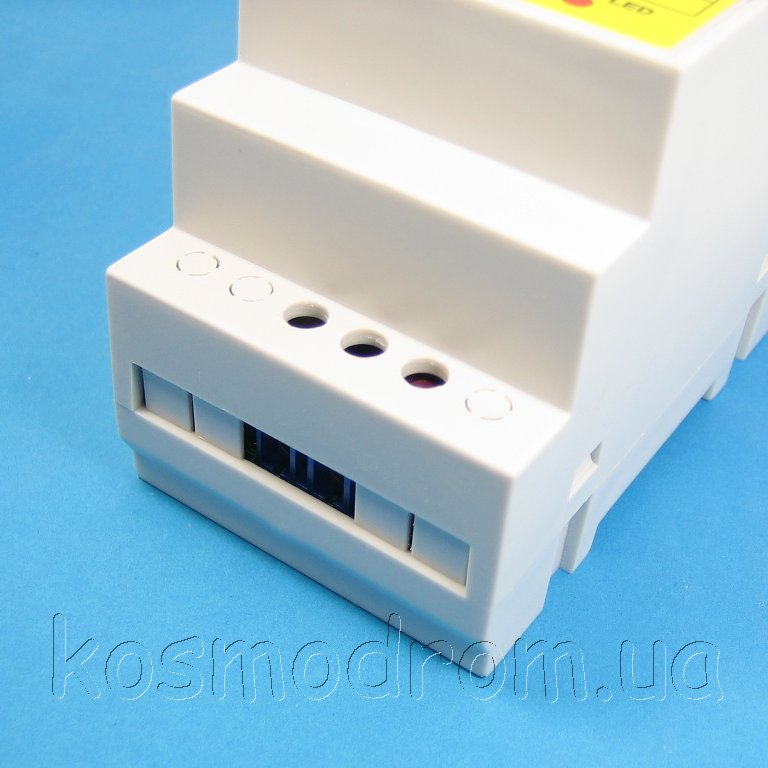

На передней стороне нижней части корпуса находятся отверстия для доступа к клеммам подключения входного напряжения сети переменного тока и светодиод красного цвета, индицирующий наличие входного напряжения. Провода к входным клеммам подключаются через отверстия в нижней плоскости корпуса.

Блоки питания предназначены для эксплуатации при температуре от 0 до 45 градусов Цельсия. Допускается использование блоков при температуре ниже нуля при условии отсутствия конденсации влаги.
Блоки не являются герметичными и влагозащищенными, поэтому эксплуатация в условиях возможности попадания атмосферных осадков или любой другой влаги – недопустима!


Характеристики PD-2401:
Модель блока питания: PD-2401
Входная сеть переменного тока: 100 – 265 Вольт, 50 Герц
Номинальное выходное напряжение: вольт 24 В.
Диапазон регулировки выходного напряжения: не менее 21 … 27 В.
Максимальный выходной ток: 1 А
Габариты блока питания: 90 х 52,5 х 65 мм
Масса блока питания: не более 106 г
