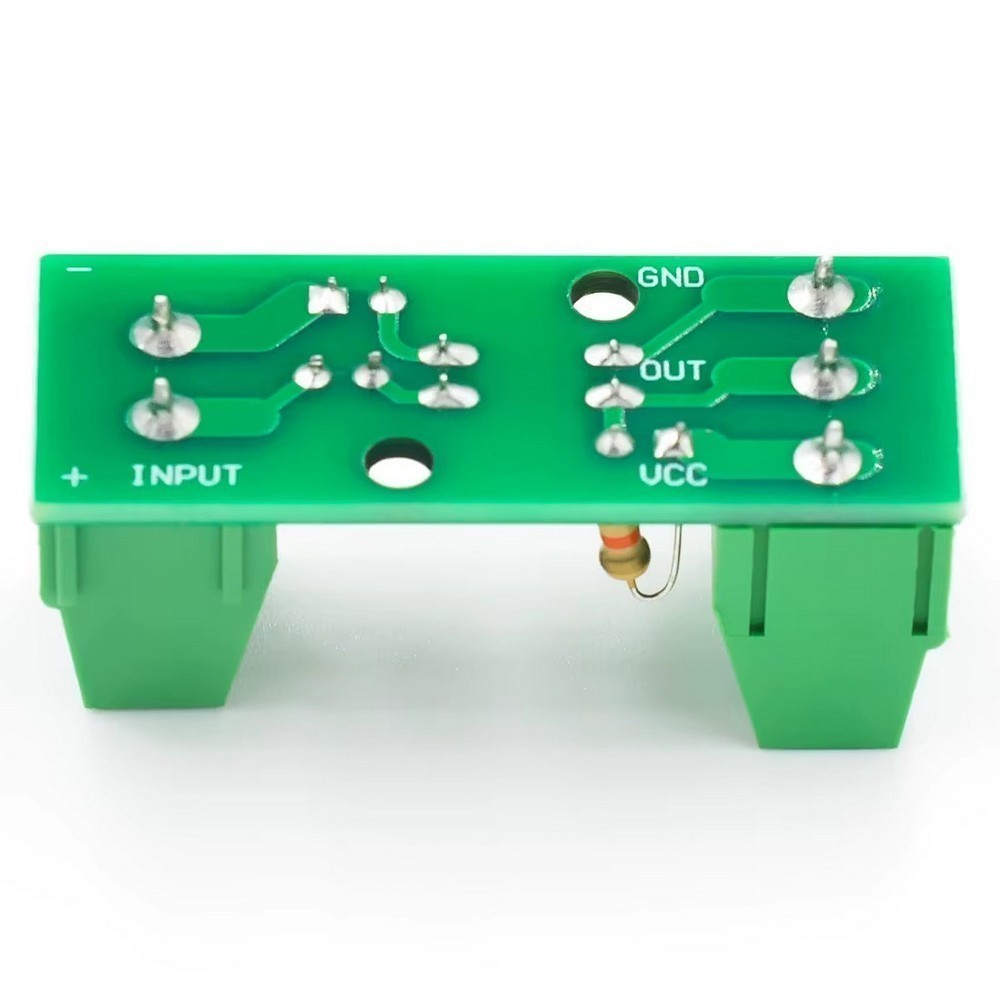

PC817 1-Channel Board 5V — это
компактный модуль с оптронной изоляцией, основанный на оптопаре PC817. Он
предназначен для обеспечения гальванической развязки между двумя электрическими
цепями, что снижает риск передачи помех или повреждения чувствительных
компонентов.
• Рабочее напряжение: 5 В
• Напряжение изоляции: более 3000 В.
• Входной ток: 50 мА (макс.).
• Рабочий ток: более 1 мА.
• Максимальный выходной ток: 50 мА (при входном напряжении от 15 до 20 мА).
• Рабочая температура: от -55 °C до 110 °C.
• Максимальная частота сигнала: 80 кГц.
➊ Подходит для управления устройствами, которые требуют изоляции сигнала.
➋ Используется в системах автоматизации, управления и защиты.
➌ Защищает управляющую электронику от высоковольтных или шумных цепей.
➍ Подходит для работы с микроконтроллерами, такими как Arduino, Raspberry Pi и
STM32.
Оптопара или оптрон — электронный прибор, состоящий из излучателя
света (обычно — светодиод) и фотоприёмника (биполярных и полевых
фототранзисторов, фотодиодов, фототиристоров, фоторезисторов), связанных
оптическим каналом и как правило объединённых в общем корпусе. Принцип
работы оптрона заключается в преобразовании электрического сигнала в свет,
его передаче по оптическому каналу и последующем преобразовании обратно в
электрический сигнал.
