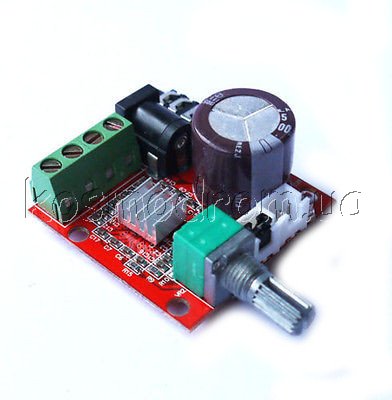

Печатная плата
собранного стерео усилителя класса D мощностью 10+10 Вт с питанием
7...13,5 В собранна на чипе PAM8610. Отличное и недорогое решение
для конструирования портативных, легких и достаточно мощных
аудиоустройств.
На плате регулятор громкости, разъемы для подключения питания (5.5 х
2.1 мм), аудиовход (3,5мм джек), клеммы для подключения нагрузки.
Назначение

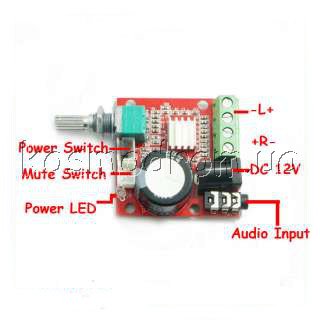

элементов управления.
1. Регулятор громкости
2. Кнопка управления питанием усилителя (положение "замкнуто" -
питание подано)
3. Кнопка управления приглушением звука (положение "разомкнуто" -
обычная работа, "замкнуто" - звук выключен)
4. Светодиод индикации питания усилителя
5. Аудио стерео вход (джек 3,5мм)
6. Разъем для подключения питания (5.5 х 2.1 мм, плюс в центре)
7. Аудио выход, левый и правый канал
Характеристики:
Напряжение питания: DC 7 ~ 13,5 В
Максимальная выходная мощность: 10 Вт + 10 Вт (на 8 Ом),
рекомендуемая нагрузка 8 Ом.
Частота преобразования усилителя (Класс D): 350 КГц (это позволяет
не использовать индуктивности в схеме - их заменяет индуктивность
динамиков, сведя к минимуму габариты и вес стерео усилителя)
КПД: более 90%
Выход CMOS BTL
Вход: стерео линейный (0-0,5В)
Размеры: 40 мм х 40 мм х 20 мм
