Одноплатный мини ПК на базе RK3399

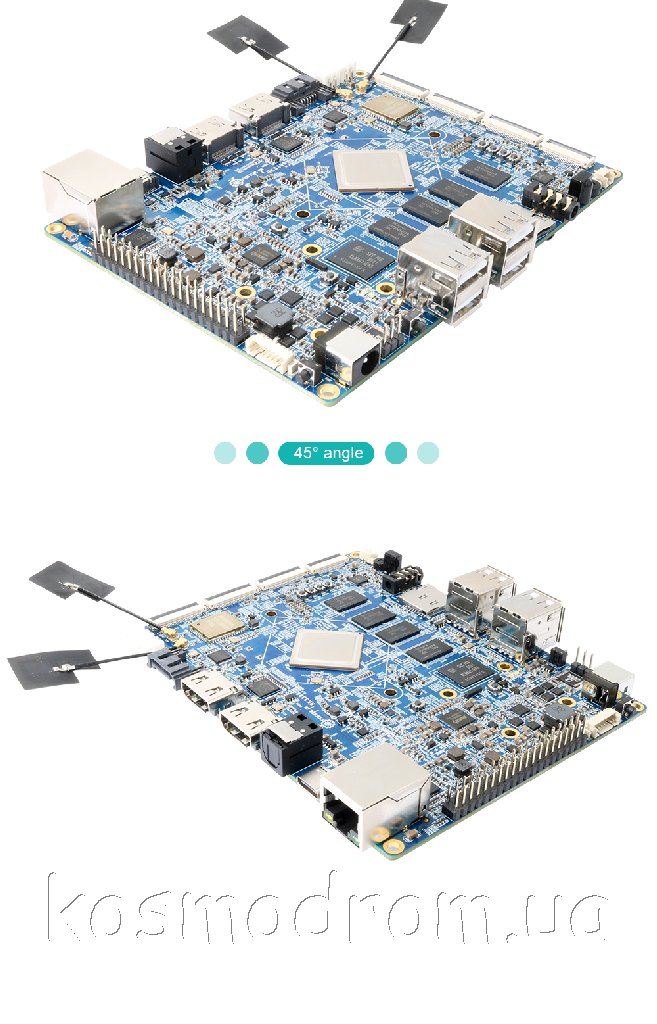

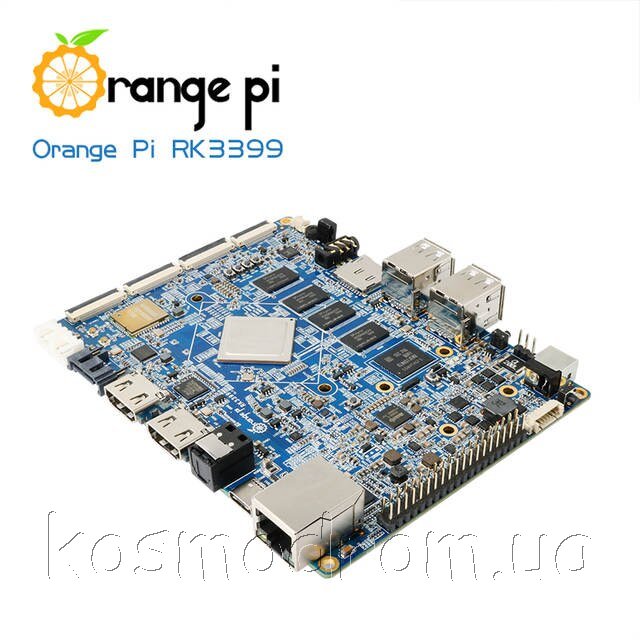

Orange Pi RK3399 — это первый одноплатный компьютер от Shenzhen Xunlong на основе Rockchip RK3399, что насчитывает шесть вычислительных ядер: это два ARM Cortex-A72 с тактовой частотой до 2.0 ГГц и четыре ARM Cortex-A53, и графический четырёхъядерный чип ARM Mali-T860 MP4 GPU.

Новинка несёт на борту 4 Гбайт оперативной памяти DDR3. Для хранения данных, помимо флеш-модуля eMMC на 16 Гбайт, могут быть задействованы карта microSD, твердотельный модуль mSATA и накопитель с интерфейсом Serial ATA.

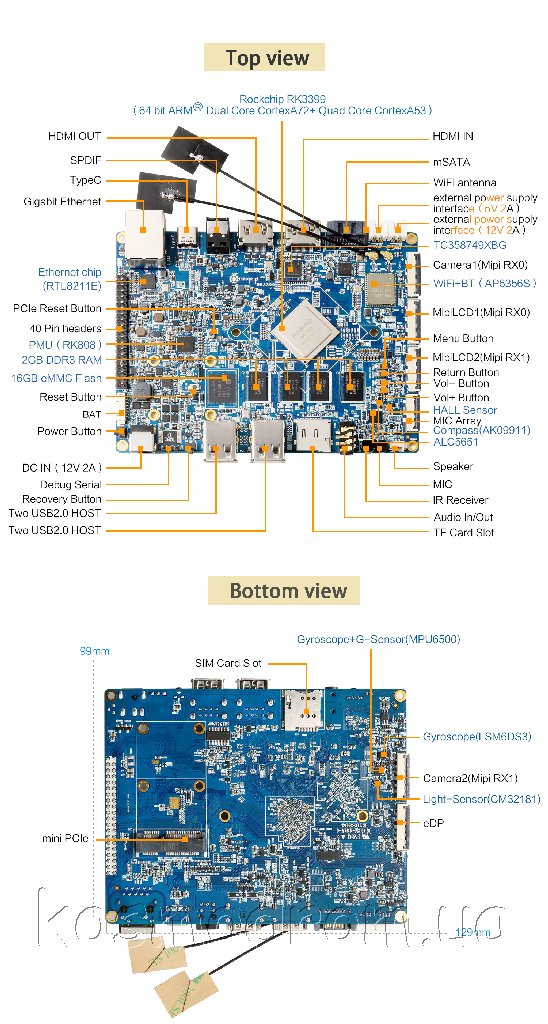

В частности, предусмотрены интерфейсы HDMI 2.0 и DisplayPort 1.2 для вывода изображения, HDMI-вход, 3,5-миллиметровое аудиогнездо, интерфейс S/PDIF, четыре порта USB 2.0, порт USB 3.0 Type-C, а также гнездо для сетевого кабеля (контроллер Gigabit Ethernet), 40 программируемых контактов общего назначения (GPIO, I2C, SPI, UART, GPIO и пр). Оснащение включает адаптеры беспроводной связи Wi-Fi 802.11ac 2×2 MIMO и Bluetooth 4.1 LE,

В отличии от остальных моделей Orange Pi, Orange Pi RK3399 несёт на борту несколько датчиков: гироскоп, электронный компас, датчик освещённости, инфракрасный порт, слот для SIM-карты.

Orange Pi RK3399 можно питать от 12-вольтового и от 5-вольтового адаптеров на 2А через разъемы постоянного тока (поддерживает 5 В 2А через USB Type-C), также поддерживает питание от батареи 7.4В. Работает под ОС Android 6.0 и Debian 9.

Характеристики Orange Pi RK3399 2GB DDR3 16GB:

Процессор

 6 ядер до 2 ГГц (2 ядра Cortex A-72 и 4 ядра Cortex-A53) 64 Бита + отдельный сопроцессор "Неон"

GPU

 Mali-T860
 Поддерживает OpenGL ES 3.1/3.0/2.0/1.1
 Open VG 1.1, Open CL, Microsoft DirectX 11
 AFBC

PMU

 RK808
 BQ25700
 CW2015

Оперативная память

 4 Гб DDR3

Хранилище

 16 Гб высокоскоростная eMMC

Поддерживаемые карты памяти

 Micro SD

LAN

 Чип Realtec RTL 8211e, скорость 10/100/1000 Мб/сек

Видео-вход

 MIPI-CSI 2 штуки; Поддержка камеры по USB

Аудио-вход

 Микрофон встроенный в плату
 I2S-интерфейс
 Микрофонный интерфейс

Видео-выход

 HDMI 2.0 и DP 1.2 с поддержкой 4К-видео 60 кадров в сек
 MIPI 2 штуки с поддержкой 2560х1600 при 60 кадров в сек
 eDP 1.3 с пропускной способностью 10.8 Gbps 4 канала

Аудио-выход

 Через HDMI и DP; 3,5 Jack; SPDIF

Сенсоры

 Гироскоп + G-сенсор (MPU65000)
 Гироскоп (LSM6DS3)
 Датчик Холла (HAL248TWCL)
 Датчик освещённости (CM32181)
 Компас (AK09911)

PCI

 Есть PCIe

SATA

 Есть mSATA

Wi-Fi и Bluetooth

 Wi-Fi модуль комбинированный 2.4/5 ГГц (AP6356S); Bluetooth 4.1

SIM

 Есть

Источник питания

 Питание через USB OTG; DC-вход для своих источников питания

Порты USB

 USB 2.0 х 4 штука, USB 3.0 Тип С х 1 штука

Другие разъёмы

 40-пиновый
 I2C х 4
 SPI x 1
 UART х 2
 GPIO х 5

ИК-порт

 Есть

Светодиоды

 Красный и зелёный - статус работы; Зелёный - sATA

Поддерживаемые

 ОС Android 6.0, Debian 9

Кнопки

 Включение, перезагрузка, восстановление, меню, возврат, звук больше, звук меньше

Поддержка языков

 C, C++, Kotlin, Java, Shell, Python

Питание

 Вход 5.5 на 2.1 мм Jack 12 Вольт на 2 Ампера;
 USB 3.0 Type C;
 Можно подключить аккумулятор (доп опция)

Размер

 99 мм на 129 мм

Вес

 99 грамм
