Наборы Мастер Кит KIT NM9216/1 NM9216/1 - Плата-адаптер для универсального программатора NM9215 (для микроконтроллеров ATMEL) На складе ... Производитель: МАСТКИТ код товара: 00-00026337
Предлагаемый набор позволит радиолюбителю собрать адаптер для
программирования ИМС. Плата предназначена для совместной работы с базовым блоком
NM9215 и соединяется с ним при помощи 10-ти контактного интерфейсного
шлейфа.

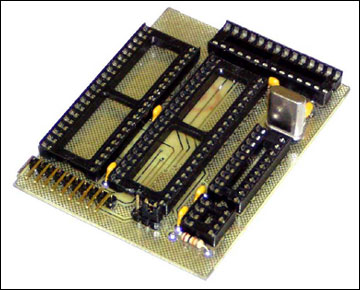

Плата-адаптер А9216/1 предназначен для работы с микроконтроллерами
фирмы ATMEL следующих типов: AT90S2323, Tiny12 (DD1); AT90S1200, AT90S2313
(DD2), AT89Sxx, AT90S8515, AT90S4414 (DD3), AT90S8535, AT90S4434 (DD4);
AT90S4433, AT90S2233 (DD5).
К разъему ХР1 подключается 10-ти контактный интерфейсный шлейф для
соединения с базовым блоком NM9215.
JMP1 (положения 1-2 и 2-3) предназначен для установки полярности
сигнала Reset.
На плате предусмотрено место под установку штыревых контактов ISP
интерфейса.
Плата применяется совместно с базовым блоком NM9215и
соединяется с ним при помощи 10-ти контактного интерфейсного шлейфа.
Конструкция
Конструктивно устройство выполнено на печатной плате из
фольгированного стеклотекстолита с размерами 74х56 мм.
Правильно собранная плата-адаптер не требует настройки.
Программатор Мастер Кит
Здесь представлены наборы для самостоятельной сборки, например,
KIT NM9215 - это базовый блок (ББ) универсального программатора.
Через ББ осуществляется стыковка COM-порта PC-совместимого
компьютера с платами-адаптерами, разработанными под конкретный тип
программируемых микросхем (один из наборов NM9216xx). Также готовый
набор KIT BM9010 - программатор
всех микроконтроллеров семейства AVR компании ATMEL, подключаемый к
USB-порту персонального компьютера.
Поставляемые компоненты
