Предлагаемый набор позволит радиолюбителю собрать базовый блок (ББ)
универсального программатора. Через ББ осуществляется стыковка COM-порта
PC-совместимого компьютера с платами-адаптерами, разработанными под конкретный
тип программируемых микросхем (один из наборов NM9216xx).
Напряжение питания
(от внешнего источника,
через стабилизатор на DA1)
9 - 15 В (типовое 12 В)
Размеры печатной платы
43х35 мм
ATMEL 8051 architecture microcontroller
AT89S8252, AT89S53 micro
ATMEL AVR 8-bit RISC architecture microcontroller
AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4414,
AT90S4433, AT90S4434, AT90S8515, AT90S8534, AT90S8535; ATmega16,
ATmega64, ATmega32, ATmega162, ATmega 169, ATmega8515, ATmega8535;
ATtiny12, ATtiny15
Microchip PIC microcontroller
12C508/509 micro и 12C671/672 micro; 16C84/16F84 micro;
16F873/874/876/877 и 16F84A micro; 16F873A/874A/876A/877A; 16F627/628
micro
EEPROM
25010, 25020, 25040; MDA2061/MDA2062; NVM3060; SDE2506, SDE2516, SDE2526;
SDA2546, SDA2586, SDA3546, SDA3586;X2444/X2445
Big SPI EEPROM
25080, 25160, 25320, 25640, 25128, 25256; 25642, 95640
I²C Bus EEPROM
24C01, 24C02, 24C04, 24C08, 24C16;
24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 24C325, 24C645; AT17C65, AT17C128, AT17C256, AT17C512, T17C010
Microwire EEPROM
93C06, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86; 93C13 (как 93C06), 93C14 (как 93C46);
Описание работы
Через разъем ХР1 устройство подключается к COM-порту
компьютера.
К разъему ХР2 подключается внешний источник питания. Это бывает
необходимым при программировании некоторых типов ИМС, когда тока отдаваемого
COM-портом становится недостаточно.
К разъему ХР3 подключается 10-ти контактный шлейф для соединения
ББ с платами-адаптерами (один из наборов NM9216).
Съемной перемычкой JMP1 выбирается подключение источника питания к
ББ. При положении перемычки 1-2 выбирается внешний источник питания, а при
положении 2-3 устройство питается от СОМ-порта компьютера.
Для работы с программатором можно использовать свободно
распространяющееся в Интернете программное обеспечение, например PonyProg 2000.
Официальный сайт разработчика www.lancos.com. На этом сайте вы найдете всю
необходимую информацию и сможете скачать интерфейсную программу.

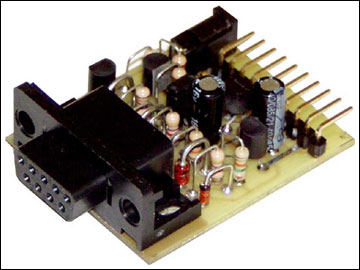

Конструкция
Конструктивно ББ выполнен на печатной плате из фольгированного
стеклотекстолита с размерами 43х35 мм.
Набор не комплектуется корпусом, и может использоваться без него.
Однако при необходимости пользователь может подобрать корпус самостоятельно.
Правильно собранный ББ не требует настройки.
|
