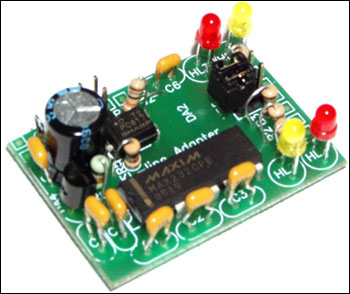

Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Временно нет на складе... код товара: Кол-во Цена без НДС, грн Купить от шт Раздел:   Адаптер предназначен для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями. Назначение устройства. Предлагаемый набор позволит радиолюбителю собрать простой и надежный универсальный адаптер K-L-линии. Устройство предназначено для подключения персонального компьютера (PC) к диагностическому каналу (К или L -линии) электронного блока управления (ЭБУ) автомобиля с целью диагностики и управления его функциями. Оно представляет собой преобразователь уровней логических сигналов обмена ЭБУ и стандартного порта RS-232 (COM порт). Драйвер К-линии полностью защищен от случайного замыкания на корпус и перегрева. Адаптер выполнен в отдельном корпусе и комплектуется 9-ти контактным разъемом подключения к COM порту (разъем для подключения к ЭБУ предлагается пользователю подобрать самостоятельно). Набор, безусловно, будет интересен и полезен при знакомстве с основами электроники и получении опыта сборки и настройки устройств. Технические характеристики. Напряжение питания, Uп: 12 В. Ток потребления: 10 мА. Поддерживаемые интерфейсы: K-line (ISO-9141), L-line (ALDL). Напряжение подтяжки К-линии: 5 или 12 В. Размеры печатной платы: 38x27 мм. Описание работы. Преобразователь выполнен на стандартной микросхеме MAX232 (DA1) в типовом включении и интерфейсной микросхемы K-L-линии MC33199 (DA2). На ИМС 78L05 (DA3) выполнен стабилизатор напряжения 5 В. Светодиоды HL1(Tx) и HL2(Rx) индицируют режимы приема/передачи. Установкой перемычки в разъеме XP2 выбирается напряжение подтяжки K-линии (к 5 В или 12 В, соответственно). Устройство работает с отечественными ЭБУ семейств “Январь-4”, “Январь-5” (ВАЗ), М1.5.4, МР7.0 (BOSH) и аналогичными с использованием К-линии. Устройство можно также подключать к L-линии ЭБУ иномарок. Адаптер позволяет работать с программами Motor-tester, Mytester, VagCom, VagTool и пр. (диагностика автомобилей ВАЗ, ГАЗ, Audi, Seat, Skoda, VW), Car Scanner (диагностика автомобилей ВМW) и пр. Внешний источник питания подключается к разъему XP3 (от прикуривателя). Адаптер соединяется с портом RS-232 через разъем XP1 согласно электрической схеме. Адаптер соединяется с портом ЭБУ через разъем XP4 согласно электрической схеме. Конструкция. Конструктивно преобразователь уровней выполнен на печатной плате из фольгированного стеклотекстолита с размерами 38х27 мм. Конструкция предусматривает установку платы в корпус BOX-M1 (входит в комплект). Для подключения устройства к разъему ЭБУ удобно использовать самодельный штыревой контакт, изготовленный из проволоки диаметром 0,8 мм (например, из скрепки). В набор не входит программное обеспечение и разъем для подключения к ЭБУ. Бесплатную программу для инсталляции можно скачать здесь.

Поставляемые компоненты
