Набор позволяет собрать блок, который будет автоматически включать освещение при
появлении в зоне его обнаружения движущихся предметов, и выключать его через
заданное время. Технические характеристики.
Напряжение питания: 220 В +/- 10 %.
Максимальная мощность лампы: 500 Вт.
Время включенного состояния
(регулируемое): * 5 с … 5 мин.
Дальность срабатывания: 3 … 5 м.
Размер печатной платы: 82 х 40 мм.
Габариты корпуса: 85 х 50 х 35 мм.
*Время от последнего зарегистрированного движения в зоне
обнаружения датчика.
Время, на которое включается освещение, может регулироваться в
широких пределах. В состав блока входит также датчик освещенности, что позволяет
настроить блок таким образом, что дополнительное освещение включается только при
недостатке естественного освещения. Блок выполнен на базе современного
инфракрасного пассивного датчика движения, используемого в охранных системах.

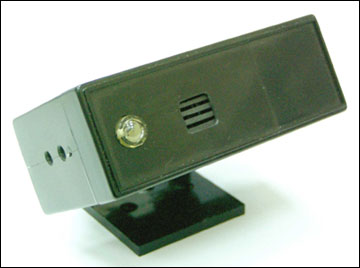

Блок выполнен в малогабаритном корпусе и установлен на поворотном кронштейне,
что позволяет установить его в любом удобном месте.
Настройка.
Правильно собранное устройство не нуждается в настройке. В
процессе эксплуатации необходимо резистором R22 установить желаемое время работы
освещения и резистором R23 установить порог внешней освещенности, при котором
свет не включается. Начинать настройку удобнее всего с начальной установки
резисторов R22 и R23 (выкрутить до упора против часовой стрелки). Нужно иметь в
виду, что время работы освещения отсчитывается от момента последнего
обнаруженного движения в зоне работы датчика. Также нужно учитывать, что
устройство выходит на режим только через 0,5…1 мин после подачи на него питания.
Поэтому все регулировки можно делать только по истечении этого времени.
Прибор реагирует на пересечение движущимся объектом модуляционной
решетки, поэтому он должен устанавливаться таким образом, чтобы движущийся
объект пересекал ее. То есть прибор лучше ставить сверху на стене или потолке,
так, чтобы он решетчатым окошком «смотрел» на зону обнаружения, а движущиеся
объекты перемещались преимущественно поперек решетки.
