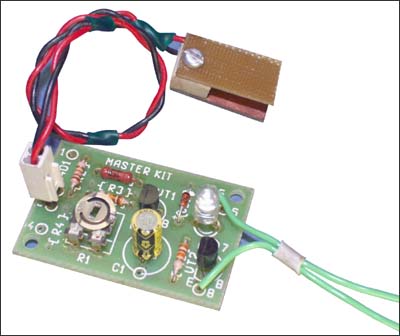

Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Временно нет на складе... код товара: Кол-во Цена без НДС, грн Купить от шт Раздел:   Датчик предназначен для контроля уровня воды в баке, ванне и других емкостях. По сигналу датчика происходит включение/выключение различных исполнительных устройств: водяного насоса, светового или звукового сигнализатора и т.д. При использовании исполнительных устройств с током нагрузки более 75 мА, необходимо установить промежуточное электромагнитное реле (в комплект набора не входит), параметры которого должны соответствовать коммутируемому току нагрузки. Благодаря простоте сборки и наглядности результата, набор послужит хорошим учебным пособием. Технические характеристики. Номинальное напряжение питания: 6,0…15,0 В. Ток нагрузки: 75 мА. Размер печатной платы: 30х45 мм. Краткое описание. Датчик представляет собой простейший усилитель постоянного тока, выполненный на составном транзисторе (VT1, VT2). Подстроечный резистор R1 позволяет установить необходимую чувствительность датчика. Резистор R2 и конденсатор C1 снижают вероятность ложного срабатывания. Диод VD2 защищает транзисторы VT1, VT2 при применении дополнительного электромагнитного реле, для подключения которого используются конт. 1, 7. Напряжение срабатывания реле должно равняться: Uпит минус 2 В, а максимальный ток через обмотку коммутатора – не более 75 мА. Индикацию включения исполнительного устройства обеспечивает светодиод VD1. Порядок сборки: - проверьте комплектность набора согласно перечню элементов; - отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой; - соедините выводы датчика влажности с конт.2,3; Примечание: В качестве датчика удобно использовать две пластины из одностороннего фольгированного стеклотекстолита, размером 10 х 50 мм. Пластины соединяют между собой на расстоянии 3...5 мм через изолирующие втулки так, чтобы фольгированные поверхности были обращены друг к другу и не замыкались между собой; - соедините источник постоянного напряжения с устройством в соответствии с принципиальной схемой (конт.5, 8); - проверьте правильность монтажа; - включите питание. Правильно собранное устройство в настройке не нуждается. Рекомендации по совместному использованию электронных наборов. В нашем каталоге Вы можете выбрать стабилизированный источник питания, корпус, батарею, держатель для батареи, а также много других интересных и полезных Вам устройств.

Поставляемые компоненты
