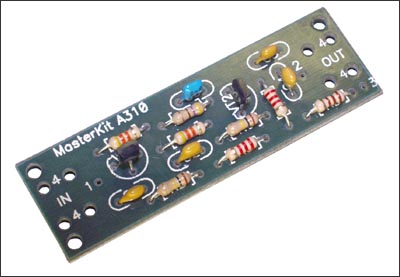

Антенный усилитель предназначен для улучшения качества радиоприема
автомобильных магнитол и радиоприемников. Усилитель имеет высокие технические
параметры, не нуждается в настройке, прост в сборке и подключении.
Технические характеристики.
Коэффициент усиления: 20 ± 3 дБ.
Диапазон частот: 0,1…150 МГц.
Неравномерность АЧХ не более: 0,5 дБ.
Волновое сопротивление кабеля: 75 Ом.
Напряжение питания: 6,0…15,0 В.
Ток потребления не более: 10 мА.
Размеры печатной платы: 60х20 мм.
Набор, безусловно, будет интересен и полезен для знакомства с
основами радиоэлектроники.Усилитель выполнен по классической двухкаскадной
схеме. Резисторы R1, R2 и R4…R6 предназначены для стабилизации режимов
транзисторов VT1, VT2 по постоянному току при изменении напряжения питания и
температуры. Все элементы выбраны таким образом, что обеспечивают максимально
равномерную амплитудно-частотную характеристику АЧХ усилителя. Применение
высокочастотных малошумящих биполярных транзисторов 2SC2926 с граничной частотой
более 1 ГГц позволило уменьшить собственные шумы усилителя до минимума.
Порядок сборки:
- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в
соответствии с монтажной схемой, обратите внимание на то, что длина выводов
установленных элементов должна быть минимальна;
- соедините вход и выход антенного усилителя с антенной и антенным
входом приемника с помощью коаксиального кабеля с волновым сопротивлением 75 Ом,
для предотвращения обрыва кабеля во время эксплуатации усилителя рекомендуется
закрепить его на плате с помощью хомутов или прочной капроновой нитки через
предусмотренные в плате отверстия.
- соедините вывод +Vcc (конт.3) усилителя с бортовой сетью
автомобиля соблюдая полярность, рекомендуется использовать выходное напряжение
+12 В магнитолы (выход магнитолы “ANT ” - синий провод);
- проверьте правильность монтажа;
- включите питание усилителя (при соединении +Vcc (конт.3) с
выходом ANT магнитолы напряжение питания подается на усилитель автоматически при
включении магнитолы).
|
