Мастер Кит Регулятор мощности
KIT NF247

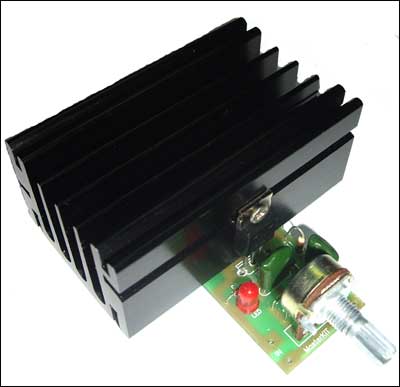

NF247 - Регулятор мощности 2500 Вт/220 В

На складе в Харькове...
Производитель: МАСТКИТ
код товара: 00-00026289

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

449,25
445,56
441,88

Этот товар находится по адресу
ул. Академика Павлова 120
Раздел:
Мастер Кит Регулятор мощности




Предлагаемый набор позволит радиолюбителю собрать регулятор мощности, предназначенный для регулировки мощности нагрузки до 2500 Вт в цепях переменного тока с напряжением 220 В.
Устройство предназначено для регулирования мощности электронагревательных, осветительных приборов, мощности электропаяльника, асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Технические характеристики:
Рабочее напряжение: 220 В.
Макс. регулируемая мощность: 2500 Вт.
Размеры печатной платы: 40х27 мм.

Описание работы
Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.
В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис.3), конденсатор С1 заряжается через делитель R1, VR1. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+VR1, и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.

Конструкция
Конструктивно набор выполнен на печатной плате из фольгированного стеклотекстолита с размерами 40x27 мм. Радиатор входит в комплект.

Схема




Регулятор мощности Мастер Кит
Регуляторы мощности служат для того чтобы расширить возможности и удобство использования многих электробриборов за счет регулирования потребляемой ими мощности. Работа всех регуляторов "Мастер Кит" основана на фазовом принципе управления. Различаются они максимально допустимой мощностью подключаемой нагрузки. Регуляторы позволят управлять мощностью электронагревательных и осветительных приборов (в т.ч. температурой нагрева электропаяльника), регулировать частоту вращения асинхронных электродвигателей переменного тока (вентилятора, электронаждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регуляторы найдут самое широкое применение в быту.

Поставляемые компоненты
