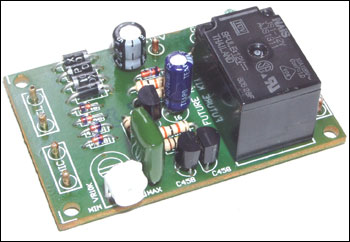

Нажми на картинку, чтобы увеличить ее Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия Наборы Мастер Кит KIT NF227 NF227 - Адаптер для записи телефонных разговоров На складе ... Производитель: МАСТКИТ код товара: 00-00026285 Кол-во Цена без НДС, грн Купить от 1 шт от 2 шт от 4 шт 165,00 163,56 162,15 Раздел: Наборы Мастер Кит   Предлагаемый к сборке набор позволит радиолюбителю собрать очень полезное в быту устройство, позволяющее записывать на магнитофон телефонные переговоры. Устройство адаптировано под отечественные телефонные линии и из-за большого входного сопротивления не нагружает телефонную сеть. Технические характеристики Напряжение питания: 12 В. Ток в режиме покоя, не более: 1 мА. Ток потребления в режиме срабатывания реле, не более: 30 мА. Размеры печатной платы: 57x37 мм. Принцип действия Пока телефонная линия свободна (трубка телефона положена), на контакты TEL. LINE подается переменное напряжение 48…60 В. Это напряжение выпрямляется диодным мостом D1-D4 и через стабилитрон ZD подается на базу транзистора TR1. На базе транзистора TR1 присутствует логическая «1», а на его коллекторе – «0». Соответственно, ключ на транзисторах VT2 и VT3 закрыт, реле обесточено и индикаторный светодиод не горит. Когда снимают телефонную трубку, напряжение в телефонной линии резко падает (до 6…10 В), на коллекторе VT1 появляется логическая «1», ключ VT2-VT3 открывается, реле срабатывает, подключая магнитофон к сети. Срабатывание реле индицируется светодиодом LED. Сигнал с телефонной линии подается через развязывающий конденсатор С1 и переменный резистор VR1 (регулятор громкости) на вход «MIC» магнитофона. Диоды D6-D9 защищают вход магнитофона от всплесков напряжения (например, в режиме звонка). Конденсатор С2 служит для исключения ложных срабатываний реле (например, при наборе номера с параллельного аппарата). Конструкция Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 57x37 мм.     Охранное устройство Мастер Кит Широкий перечень наборов "Мастер Кит" предназначенных для круглосуточной охраны объектов различного назначения: офисов, дач, квартир, гаражей, хранилищ и т.п. Здесь Вы сможете найти всё, что поможет обеспечить надежную систему защиты Вашего дома, от простых датчиков движения до автономных GSM-сигнализаций...

Поставляемые компоненты
