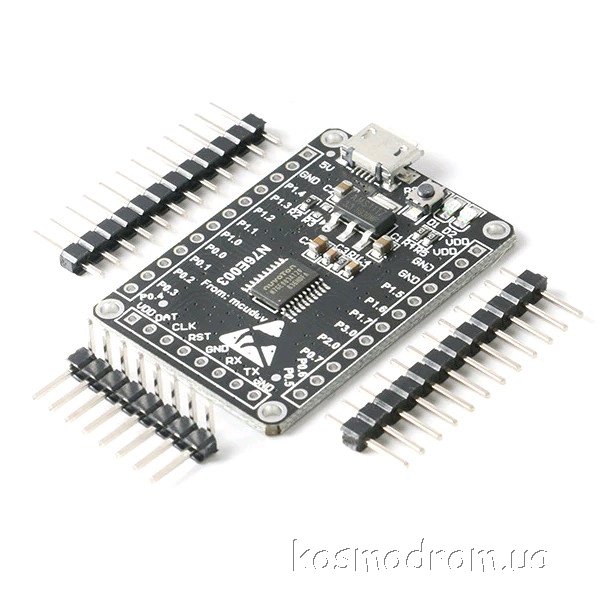

Отладочная плата для
микроконтроллера N76E003, позволяют сократить время разработки и
облегчить написание программы еще до момента создания прототипа
разрабатываемого устройства. Для программирования используется
программатор Nu-Link
Помимо микроконтроллера на плате имеются: кнопка для перезагрузки,
контактные площадки для распайки выводов МК, стабилизатор 3.3 В, разъем
Micro-USB, через который может осуществляться питание схемы.
Особое внимание стоит уделить контроллеру N76E003. При сравнительно
небольшой цене, N76E003 по своим характеристикам значительно превосходит
аналогичные контроллеры других производителей, а наличие корпуса QFN20
позволяет максимально снизить размер платы. Также стоит отметить, что
контроллер обладает высоким уровнем защиты от электростатического
разряда (ESD) до 7 кВ и защитой от электрических быстрых переходных
процессов (EFT) до 4.4 кВ, а наличие 12-битного АЦП, в ряде случаев,
позволит и вовсе отказаться от дорогостоящих цифровых датчиков
температуры с 12-битным разрешением и поставить более дешевые
NTC-термистор.
В дополнение к 18 КБ флеш-памяти и 1 КБ СОЗУ N76E003 содержат внутренний
прецизионный источник опорного напряжения. Миниатюрные корпуса помогут
потребителям сократить размеры как печатной платы, так и конечного
изделия. N76E003 может найти широкое применение во множестве приложений,
таких как зарядные устройства аккумуляторов, звуковые карты, устройства
светодиодного освещения, контроллеры мелкой бытовой техники, термостаты
и датчики дыма.
Контроллер полностью совместим по выводам с контроллером STM8S003 в
корпусе TSSOP20.
Характеристики:
Микроконтроллер: N76E003AT20
Напряжение питания: 3,3/5 В
Тактовая частота: 16 МГц
Флеш-память: 18 КБайт
ОЗУ: 1024 Байт
Интерфейсы: SPI, I2C, UARTх2, 12-бит АЦП, ШИМ
Размеры: 42 x 30 мм
Цвет платы: черный |
