Драйвер двигателя

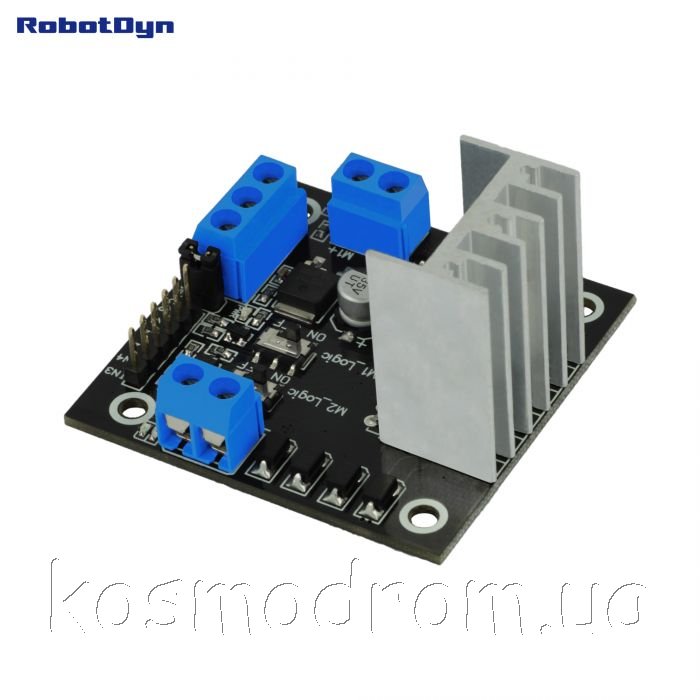

Плата расширения Motor Shield 2A для Arduino, позволяет вам управлять 2-мя двигателями постоянного тока, контролировать скорость вращения, направление вращения, останавливать двигатели свободным ходом или блокировать их движение. Можно управлять каждым двигателем независимо. Также можно управлять одним биполярным шаговым двигателем мощностью до 4 А.

Плата расширения Motor Shield 2A для Arduino построена на базе микросхемы L298N с напряжением питания 5-36 В. и максимальным током потребления до 2 А на каждый мотор (канал). Плата может устанавливаться в разъем плат Arduino: Uno, Duemilanove и Mega.

На плате имеются светодиоды указывающее направление вращения каждого двигателя.
Регулировка скорости производится с помощью стандартного режима ШИМ(PWM) сигнал которого может подаваться с PWM выводов Arduino 10 и 11(цифровые выходы с поддержкой режима широко-импульсной модуляции PWM ).

Особенности:
Плата имеет 2 режима управления вращением двигателей:
Прямой контроль: Мотор 1 - выходы: 8,9,10(ШИМ) / Мотор2 - выходы: 11(ШИМ),12,13
Логический контроль : Мотор 1 - выходы: 9,10(ШИМ) / Мотор 2 - выходы: 11(ШИМ),13.

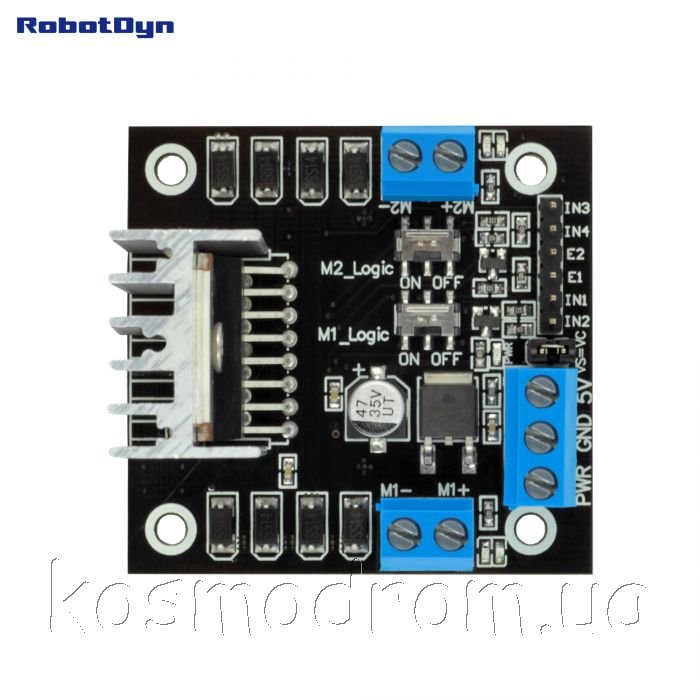

Для смены режима контроля используйте переключатели на плате. Для каждого канала имеется свой переключатель.
Прямой контроль позволяет управлять непосредственно драйвером L298N и используются по 3 выхода платы Arduino для каждого канала. При использовании логического режима, освобождаются цифровые выходы Arduino 8 и 12, и остаются задействованными только 4 цифровых выхода.
Напряжение питания на плату расширения можно подавать с платы Arduino Vin (6-12V), или с внешнего источника питания (5-36V). Для переключения источника питания используется перемычка.
