Индикатор уровня сигнала

Светодиодный стерео индикатора уровня сигнала. Анализатор может использоваться для отображения уровня аудиосигнала либо в иных применениях.

Двухканальный индикатор уровня аудио сигнала поддерживает режим автоматического контроля усиления (AGC) для стабильной работы на любой громкости.

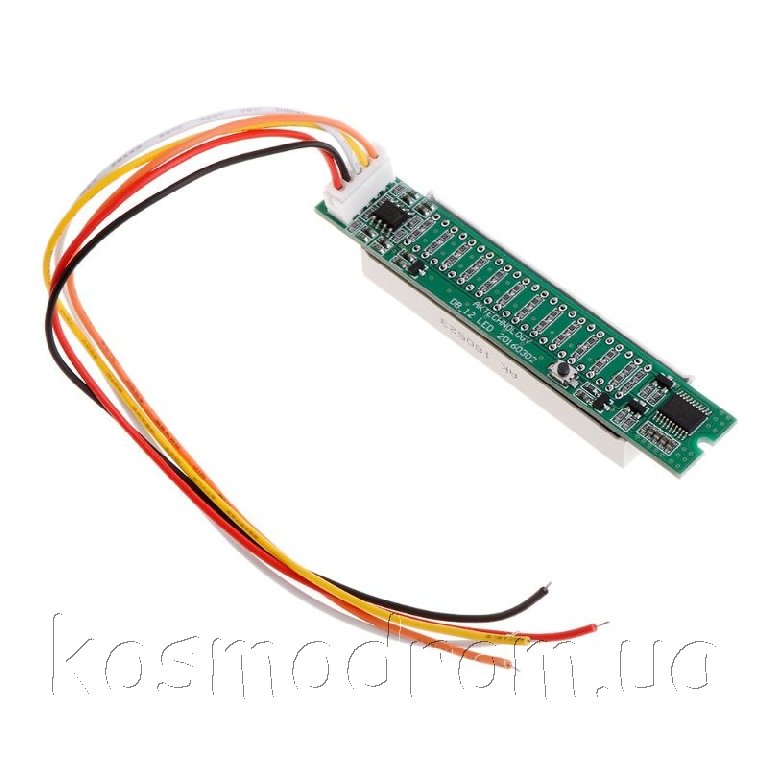

Собран на основе микроконтроллера STM8S003F3 и популярного операционного усилителя LM358. На плате присутствует два стабилизатора напряжения L05 SOT-23 (7805) выходное напряжение 5В, 100мА.

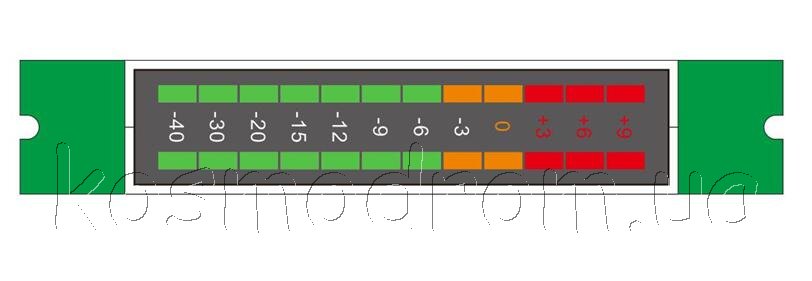

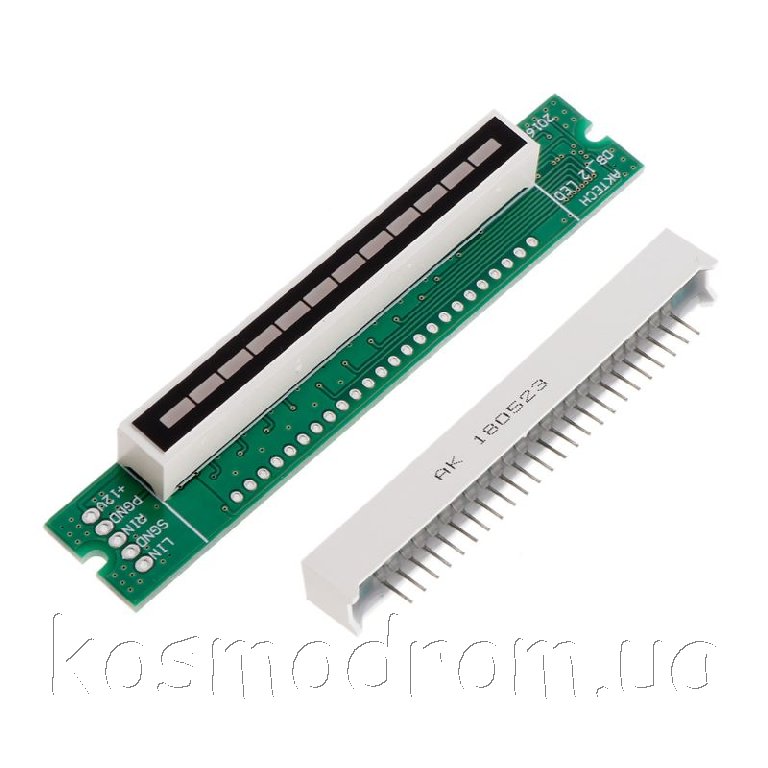

Блок представляет собой универсальный линейный индикатор напряжения. Сигнал индицируется двумя светодиодными шкалами состоящими из двух индикаторов по 12 сегментов в каждом (3 красных, 2 оранжевых, 7 зеленых), загорающихся последовательно в виде непрерывного столбика.

Характеристики:
Для усилителей, предусилителей, эквалайзера и т.п.
Равномерное свечение благодаря подбору резисторов для всех цветов индикатора.
Нажатие кнопки на 10 секунд восстановит заводские настройки индикатора.
Напряжение питания: 7 - 12 В, 100 мА
Цвет светодиодов индикатора: 7 зеленых; 2 оранжевых; 3 красных (2 канала)

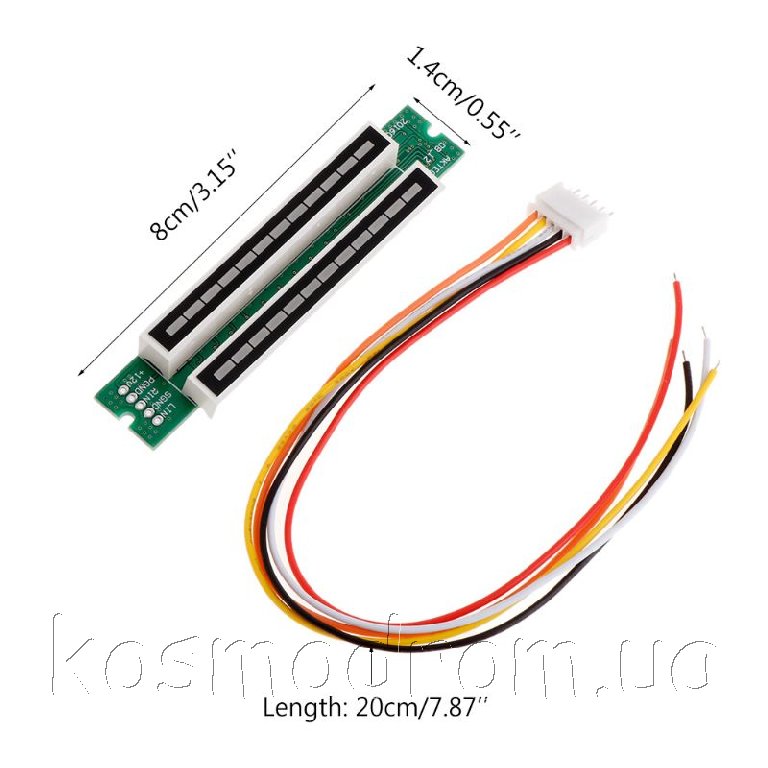

Размер платы: 80х14мм
7 режимов отображения
