Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата

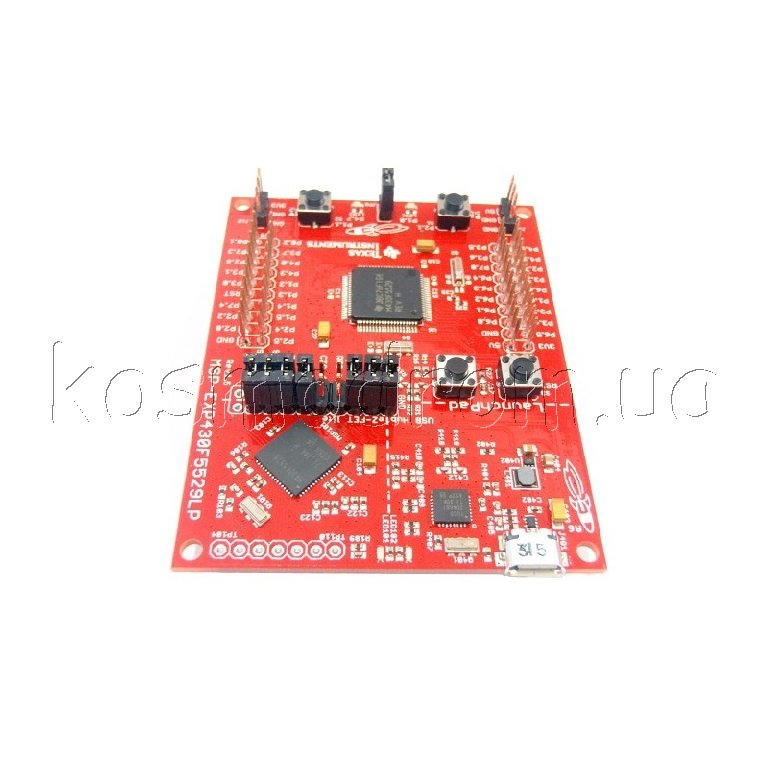

MSP-EXP430F5529LP
Оценочная плата серии LaunchPad от Texas Instruments
Временно нет на складе...
Производитель: TI
код товара: 00-00051223
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
 |
Texas Instruments — американская компания,
производитель полупроводниковых приборов, микросхем, электроники и
изделий на их основе. Расположена в Далласе |
|
Оценочная плата |
|
MSP-EXP430F5529LP
– бюджетная оценочная плата серии LaunchPad позволит в кратчайшие
сроки изучить возможности микроконтроллера MSP430F5529 и начать
создавать на его основе собственные решения. Возможность быстро
создавать собственные решения обеспечивается благодаря наличию
встроенного эмулятора, который позволяет программировать контроллер
и отлаживать код.
Для быстрого прототипирования на плате предусмотрен 40-выводной
разъем для подключения плат расширения серии BoosterPack. Платы
BoosterPack позволяют существенно расширить функциональные
возможности LaunchPad-ов, добавляя к ним возможности для создания
решений в области интернета вещей, определения положения, мобильных
устройтсв, светодиодного освещения, сенсорного управления и др. |
 |
|
Оценочная плата MSP-EXP430F5529LP включает в себя 16-битный
микроконтроллер MSP430F5529, работающий с частотой до 25 МГц, 128 КБ
Flash, 8 КБ RAM, c интегрированным USB 2.0 PHY, 12-битным АЦП,
таймерами, последовательными интерфейсами (UART, I2C, SPI) и др.
Бесплатные и открытые USB API стеки и MSP430 USB Descriptor Tool
доступны для скачивания в наборе разработчика MSP430 USB Developers
Package, позволяют с легкостью сконфигурировать USB приложение.
Также для скачивания доступны бесплатные среды разработки Code
Composer Studio от Texas Instruments и IAR Embedded Workbench.
Особенности:
Микроконтроллер MSP430F5529 (25 МГц, 128 КБ Flash, 8 КБ RAM);
Встроенный программатор-отладчик с интерфейсом USB;
40-выводной разъем расширения BoosterPack;
Питание +5 В через USB.
Частота ядра 25MHz
16-ти канальный 12-bit ADC
Компаратор
4 таймера 16 бит
2 I2C, 4 SPI, 2 UART, USB (подключенный через USB hub)
Комплектация:
Оценочная: плата MSP-EXP430F5529LP
USB-кабель
Ознакомительная брошюра |
| | |
 |
