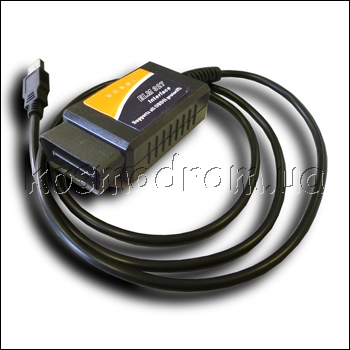

Модуль MP9213 - предназначен для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством диагностических программ.



Интерфейс связи с персональным компьютером - USB.

Поддерживаемые протоколы

ISO15765-4 (CAN)

ISO14230-4 (KWP2000)

ISO9141-2

J1850 VPW

J1850 PWM






ПРИМЕНЕНИЕ KL-АДАПТЕРА MP9213

У большинства современных автомобилей на приборной панели есть лампа Check Engine (переводится как Проверь Двигатель) Этот индикатор загорается при возникновении какой-либо неисправности в двигателе автомобиля. В этом случае производители автомобиля рекомендуют срочно обратиться на станцию технического обслуживания (СТО). На СТО к диагностическому разъему автомобиля подключают специальный прибор - сканер, при помощи которого считывают код неисправности (код ошибки), зарегистрированный системой самодиагностики автомобиля, указывающий на причину неисправности. Необходимость срочного обращения обусловлена тем, что дальнейшая эксплуатация автомобиля с неисправностью может привести к серьезным поломкам в двигателе и к большим финансовым затратам его владельца. Например, пропуски воспламенения смеси в каком-либо из цилиндров двигателя, возникающие из-за неисправности свечи или провода зажигания (коды неисправности типа Р03хх) могут привести к быстрому выходу из строя каталитического нейтрализатора выхлопных газов.

У меня как-то был опыт обращения сервис на диагностику. Подключили компьютер, посмотрели и сказали:

«Менять надо это, это и вот это».

Поменяли, но что-то лучше работать машина не стала. Тогда сказали:

«Надо поменять ещё и вот это»

В итоге ремонт обошёлся в серьёзную копеечку. Тогда ещё я плохо разбирался в автомобилях (был чайником), но сейчас кое-чему научился и в сервис заезжаю очень редко, стараюсь сам ремонтировать свой автомобиль, так как считаю что лучше, чем сам, никто не сделает.



АДАПТЕР K-L ЛИНИИ МАСТЕР КИТ даёт владельцу автомобиля возможность выполнить диагностику самостоятельно. Адаптер подключается к диагностическому разъему автомобиля и передает информацию от бортовой системы самодиагностики автомобиля на компьютер или ноутбук через порт USB. На компьютер надо установить специальную программу в зависимости от марки автомобиля (у всех автомобилей блоки управления двигателем разные и программы тоже разные) В результате я получаю результаты диагностики вот в таком виде:

*******************************************

*** Состояние внутренних переменных ЭБУ. ***

*******************************************

Дата:Mon Mar 08 12:27:24 2010

Комментарий: хх

Температура охлаждающей жидкости(TWAT): 84 град. С.

Соотношение воздух/топливо (VALF): 21.304

Положение дроссельной заслонки(THR): 0 %

Скорость вращения двигателя (FREQ): 840 об./мин.

Скорость вращения двигателя на холостом ходу (FREQXX): 850 об./мин.

Желаемое положение регулятора холостого хода (DFSM): 51 шаг.

Текущее положение регулятора холостого хода (FSM): 51 шаг.

Коэффициент коррекции времени впрыска (COEFF): 0.9883

Угол опережения зажигания (UOZ): 16 град.

Скорость автомобиля (SPD): 0 км./час.

Напряжение бортсети (NUACC): 13.80 Вольт.

Желаемые обороты холостого хода (JUFRXX): 850 об./мин.

Напряжение на датчике кислорода (O2U): 0.000 B.

Флаги состояния датчика кислорода (O2FLAGS): 0

Длительность импульса впрыска (INJ): 2.36 мс.

Массовый расход воздуха (JAIR): 10.500 кг./час.

Часовой расход топлива (JQT): 0.82 л./час.

Путевой расход топлива (JQK): 0.00 л./100км.

Неисправности :

P0501: Ошибка датчика скорости автомобиля.




VIN(Vehicle Identification Number): яяяяяяяяяяяяяяяяяяя VehicleManufacturerECUHardwareNumber: 2111 -1411020-70

SystemSupplierECUHardwareNumber: 0261206683 SystemSupplierECUSoftwareNumber: 1037360041

SystemNameOrEngineType: SAMARA-1.5L, 8V RepairShopCode: яяяяяяя

ProgrammingDate (ДД-ММ-ГГГГ): 24-10-2000 VehicleManufacturerECUIdentifier: M1V13T64




Комплектация: Датчик детонации,

CO резистор,

Асинхронная подача топлива при пуске,

Датчик скорости,

Разрешение одновременного впрыска,

*******************************************

Тут сразу видно, что у меня неисправен датчик скорости. В итоге я посмотрел на датчик скорости и обнаружил, что всего-то на всего был плохой контакт в разъёме датчика скорости! Вы представляете, сколько денег я сэкономил, не поехав в сервис.

Мораль такова - купив АДАПТЕР K-L ЛИНИИ МАСТЕР КИТ вы сможете самостоятельно ставить диагноз своему автомобилю. Поверьте, вы сэкономите гораздо больше, нежели обращаясь в сервис. Как правило, выходит из строя какой-нибудь дешевый датчик, который стоит в два, а то и в три раза дешевле диагностики на СТО. А заменить его под силу практически любому человеку, всего делов то, отсоединить разъём и открутить два винта.


В Интернете размещено множество программ, обладающих различными функциональными возможностями, интерфейсами и языковой поддержкой. Среди них есть как коммерческие продукты, так и бесплатные версии. Программное обеспечение OBD-II в большинстве своем бесплатное, оно позволяет при помощи этого адаптера диагностировать автомобили поддерживающие один из диагностический протоколов ODBII . Программное обеспечение для этого адаптера поддерживает следующие платформы:

• Windows

• MacOS

• Linux

• PalmOS

• PocketPC


Бесплатное программное обеспечение

Scantool.net

GM Mode 22 Scan Tool by Terry

OBD Gauge for PalmOS and Pocket PC by Dana Peters

OBD Logger by Jonathan Senkerik

OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 - local copy)

obd2crazy.com

OBD2 Scantool by Ivan Andrewjeski

OBDII for ELM322 by David Huffman

pyOBD by Donour Sizemore for MacOSX and Linux

RDDTC by Pete Calinski

Real Scan by Brent Harris

ScanTest for Pocket PC by Ivan Ganev aka a-ser

wOBD by WDT

Диагностические возможности прибора напрямую зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.


Основные возможности

Чтение кодов неисправностей (DTC).

Экспорт данных и распечатка.

Стирание кодов неисправностей (DTC)

Вывод текущих параметров в метрической и США системах измерений

Запись данных и вывод графиков

Счетчик времени разгона: от 0 до 100 км/ч


Комплектность поставки

Адаптер с OBDII разъемом

USB кабель связи с компьютером

СD с условно-бесплатным ПО

Технические характеристики

16 контактный OBDII разьем

Светодиоды: OBD Tx/Rx, USB Tx/Rx, Power

Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения

Потребляемый ток: 45 mA

Скорость обмена: 9600 или 38400 бод

Минимальные требования к ПК:

Операционная система Windows® 98 / 2000 / XP;

Процессор Intel Pentium® 150МГц или аналогичный;

Объем оперативной памяти от 16Мб;

Свободное место на жестком диске 50Мб;

USB Порт










Поставляемые компоненты
