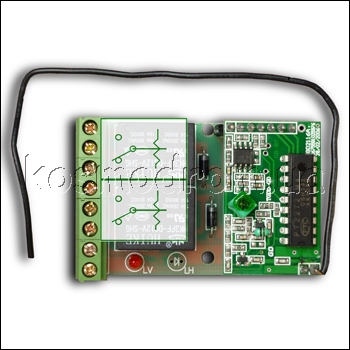

Данный приемник дистанционного управления предназначен для совместной работы с неограниченным количеством брелков МР910.

Технические характеристики

Приемник:

Напряжение питания, В 12…14

Ток потребления, мА 50

Максимальный ток коммутации, А 10

Частота, МГц 433,92

Чувствительность, мкВ 5

Габаритные размеры, ДхШхВ, мм 63 x 41 x 20

Комплект поставки

МР913 в сборе 1 шт

Инструкция по эксплуатации 1 шт

Проверка работоспособности

Подключите источник постоянного напряжения 12В согласно Рис.2. Нажмите какую-либо кнопку на брелке. При этом соответствующий выход стал активен, что подтверждается щелчком исполнительного реле и соответствует работе исправного устройства.

Рис.2

Кодировка передаваемого сигнала задается путем подачи на ножку контроллера либо потенциала 5В напряжения питания либо потенциала нуля общего провода (можно использовать от 1 до 8 ножек, сколько на брелке – столько и на приемнике) (Рис.3). При необходимости, можно сменить кодировку передаваемого сигнала. Данную процедуру необходимо выполнить как на приемнике, так и на передатчике. Смена кодировки заключается в замыкании среднего контакта ножки контроллера перемычкой с любым крайним контактом (правым или левым).

Рис.3 Смена кодировки
