Микромодуль датчика ускорения MMA7660

При разработке электронных устройств и систем управления часто возникает необходимость иметь информацию о положении проектируемой системы в пространстве (положение дисплея для задания портретного или ландшафтного режима, авиамоделизм, беспилотные летательные аппараты и т.п.), либо о возникновении нештатной ситуации в процессе эксплуатации системы (удар, вибрация и т.п.). Решить эту задачу сегодня стало возможно с помощью датчиков ускорения, которые получили широкое распространение в последние годы. Однако их применение на начальном этапе разработки ограничено размерами самого датчика – как правило датчики ускорения выпускаются в миниатюрных корпусах для поверхностного монтажа (LGA-xx), что делает их в принципе не паяемыми с помощью обычныx инструментов (паяльник).

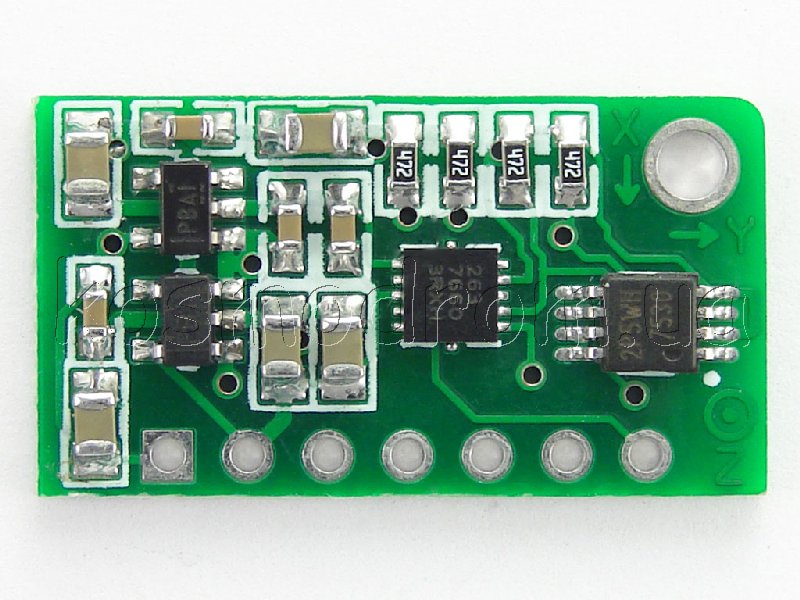

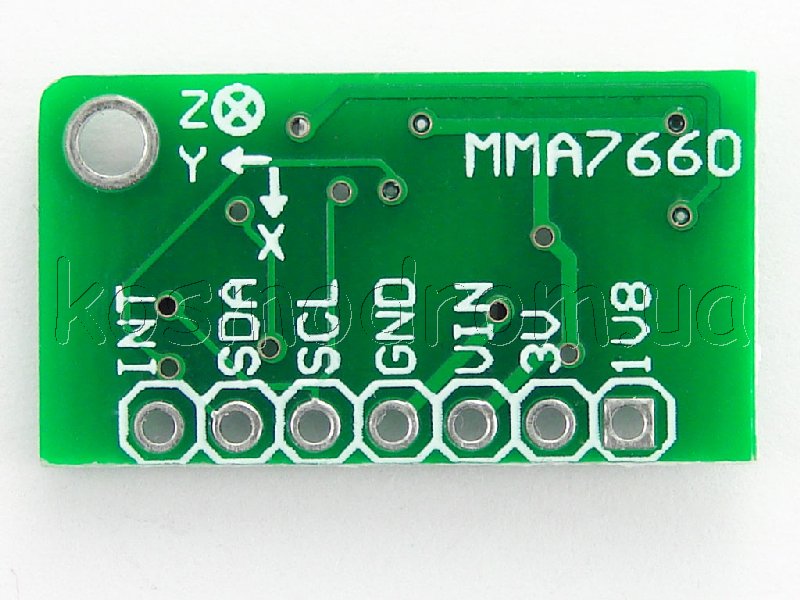

Представленный модуль датчика ускорения MMA7660FC – это плата с уже запаянным датчиком и минимальной обвязкой. Все управляющие сигналы микросхемы и ее питание выведены на стандартный 7-контактный разъем с шагом 2,54мм, что дает возможность простого подключения датчика к существующей системе, либо макетной плате. Плата имеет миниатюрные размеры 23мм х 12,7мм.
MMA7660FC это высококачественный 3-х осевой датчик ускорения (акселерометр) с I2C цифровым выходом и чрезвычайно низким энергопотреблением от Freescale Semiconductor. Датчик имеет режим низкого энергопотребления, что позволяет использовать его в спящем режиме с функциями пробуждения.
MMA7660FC имеет диапазон измерения ускорения ±1.5g и предоставляет данные измерения в 6-битном режиме

MMA7660FC также имеет фильтр выходного сигнала, температурную компенсацию, компенсацию сдвига нуля и ошибок коэффициента усиления. Частота измерения задается пользователем и может менять от 1 до 120 раз в секунду.
На плате установлены 2 стабилизатора напряжения 1,8В и 3В (эти напряжения необходимы MMA7660FC для нормальной работы) – это позволяет использовать плату в диапазоне питающих напряжений 2,6В-5,5В. Выходы стабилизаторов напряжения выведены на разъем платы, что позволяет использовать эти напряжения для питания внешних устройств с током потребления до 150мА. Также установлена схема согласования I2C интерфейса, которая сдвигает уровни сигналов SDA и SCL до уровня напряжения питания цифровой части 1,8В. Это позволяет применять плату с 3В и 5В системами без риска вывести из строя датчик MMA7660FC.

Особенности модуля/датчика:
- Широкий диапазон питающего напряжения 2,4-5,5В. При этом датчик MMA7660FC питается от установленных на плате стабилизаторов напряжения. Также есть возможность питать аналоговую часть датчика внешним напряжением 2,4В-3,6В, а цифровую 1,71В-3,6В
- диапазон измерения ускорения ±1,5g
- Потребление всего 2 мкА в спящем режиме
- I2C интерфейс
- 6-битный формат данных
- прерывание для определения движения датчика в пространстве
- Функции спящего режима и пробуждения
- Удароустойчивость до 10000g
- Миниатюрный размер платы 23мм х 12,7мм
- Все управляющие сигналы датчика и выводы питания выведены на 7-контактный разъем
- Встроенные стабилизаторы напряжения 3В и 1,8В
- возможность выбора внешнего источника питания, либо от стабилизатора 3В/1,8В
- Схема согласования цифрового интерфейса I2C
- крепежное отверстие диаметром 2,1мм
