Двухканальный таймер.

Двухканальный программируемый таймер МикРА Т10 предназначен для коммутации электрических цепей переменного тока с заранее заданными выдержками времени в устройствах промышленной автоматики.

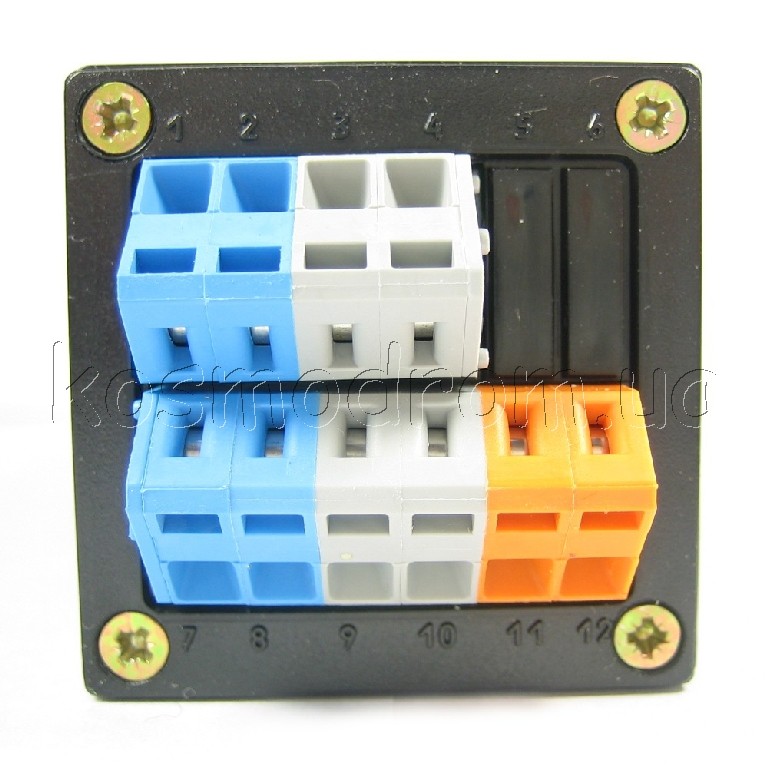

Работа каналов таймера полностью не зависима. Все входы и выходы гальванически развязаны между собой.

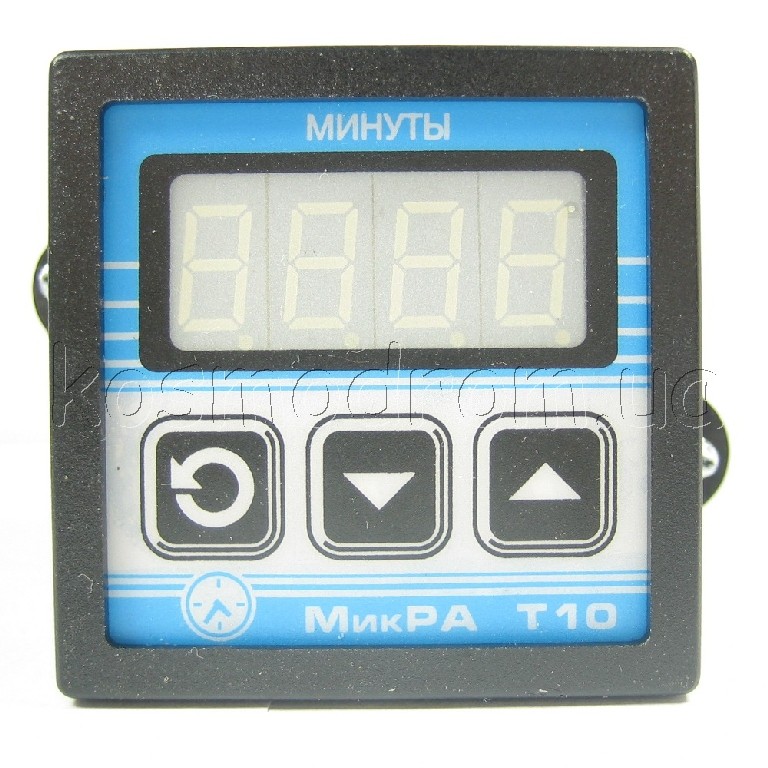

Требуемый диапазон выдержек таймеров исполнений 1 и 2 устанавливается с передней панели прибора. При этом имеется возможность блокирования случайного изменения параметров настройки.

Таймер может работать в двух режимах - режим формирования одиночных импульсов по двум независимым каналам и режим циклического перезапуска каналов таймера (автогенератор).

В режиме автогенератора выходы поочередно включаются на время заданной выдержки для данного канала.

Если второй канал не используется (значение выдержки в нем было установлено равным нулю), то номер канала на индикаторе не отображается.

На диапазонах задания выдержки больше 1 секунды возможна индикация времени, оставшегося до окончания текущего импульса (обратный отсчет).

Формирователи выходных сигналов управления в таймерах исполнений 1 и 2 представляют собой маломощные оптосимисторы, предназначенные для коммутации цепей переменного тока. Встроенные "детекторы нулевого напряжения фазы” позволяют включать нагрузку только при минимальном напряжении на ней. В таймере исполнения 3 в качестве выходных элементов применены транзисторные оптопары (выходной транзистор - n-p-n).

Диапазон устанавливаемых выдержек

Основные характеристики:

Количество канало:2
Вид входного сигнала:постоянное напряжение 12-27 В
Коммутируемое напряжение
Исполнения 1 и 2: 12 - 250 В, 50 Гц
Исполнение 3: постоянное 5 - 40 В
Максимальный ток нагрузки, А
Исполнения 1 и 2: 0,5
Исполнение 3:0,1
Напряжение питания: постоянное в диапазоне 16 - 38 В или переменное в диапазоне 12 - 27 В
Габаритные размеры таймера, мм: 48 x 48 x 120
Масса таймера не более, грамм: 100
