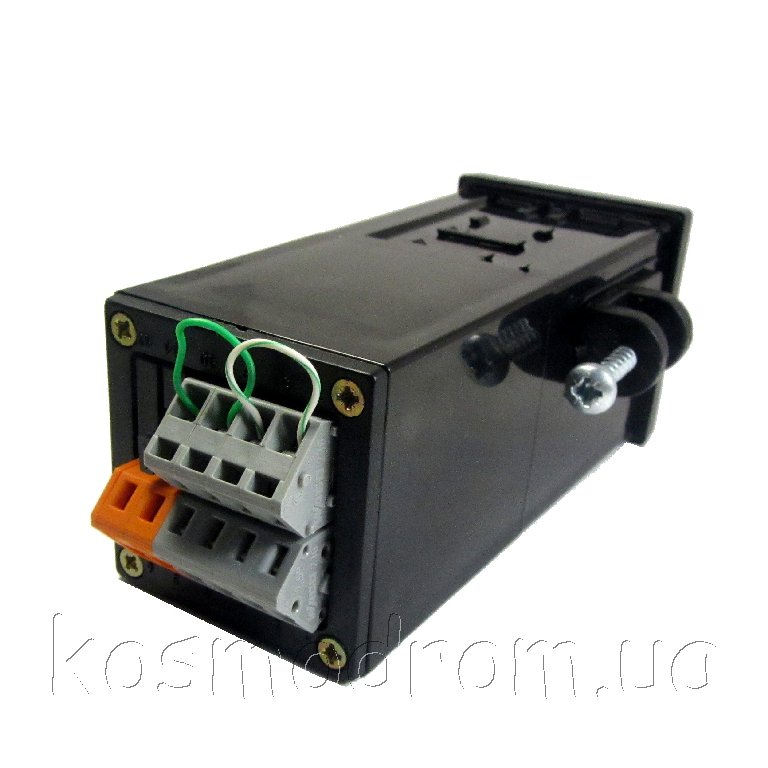

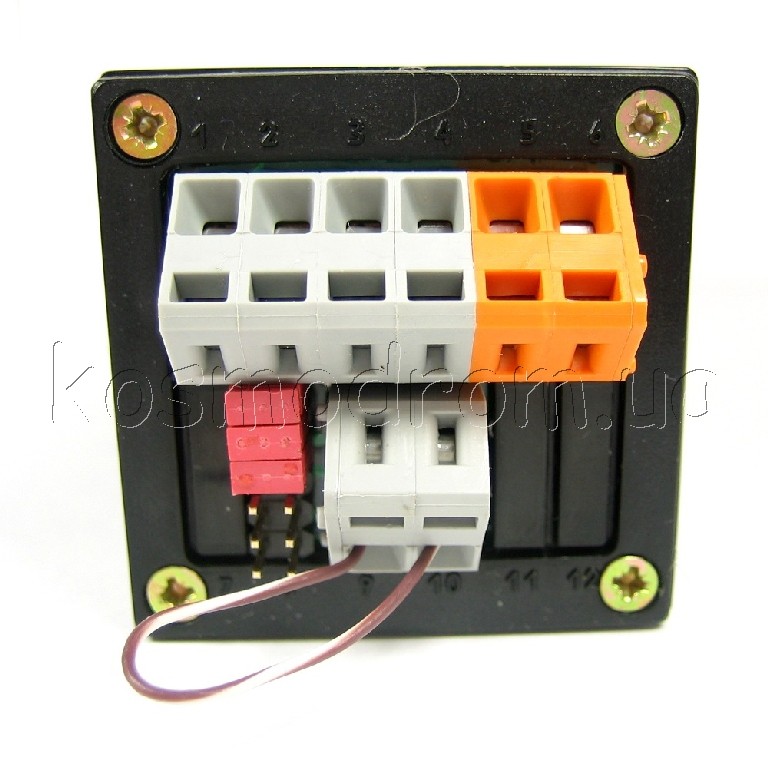

Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия
Приборы промавтоматики МикРА 604 Универсальный двухканальный микропроцессорный ПИД-регулятор температуры На складе ... Производитель: МикРА код товара: 00-00042784 СКАЧАТЬ PDF
Универсальный
двухканальный микропроцессорный ПИД-регулятор температуры
МикРА
Регулятор
имеет два независимых канала регулирования с ручной или автоматической
настройкой параметров ПИД закона по каждому каналу.
В качестве датчиков
температуры могут использоваться термоэлектрические преобразователи (ТП) типа
ХК(L), ХА(K), ЖК(
J), ПП(S).В качестве выходных
коммутирующих элементов в регуляторе
используются
полупроводниковые симисторы с детекторами нулевого напряжения фазы,
которые гальванически развязаны от внутренних цепей регулятора.
Регулятор может использоваться для коммутации любых цепей переменного
тока напряжением 12 - 250 В и частотой 50 – 60 Гц, а также дляуправления
полупроводниковыми симисторами и тиристорами.
Управление
нагревателями производится по принципу широтно-импульсной модуляции. В
процессе поддержания температуры имеется возможность ограничения
минимальной и максимальной мощности в нагрузке.
Выход
на заданный режим может происходить через предварительное достижение
промежуточной уставки температуры на пониженной мощности нагревателей.
Таким образом достигается более равномерный прогрев отдельных зон в
многоканальных системах. При применении в системах управления
горячеканальных прессформ это позволяет организовать так называемый
”режим сушки” системы.
Режим
прогрева включается, если текущая температура меньше
чем температуры прогрева на 10 и более°С.
При
достижении значения меньше на 1°С чем температура прогрева, прогрев
завершается и регулятор переходит в режим поддержания номинальной заданной
температуры.При
необходимости режим прогрева может быть отключен.
Применяемые
датчики и диапазоны температур
Термопары по ГОСТ 3044-94
Диапазон температур
Тип входного датчика
ТХК (L)
-50 … +550°С
in0
ТХА(K)
-50 … +1300°С
in1
ТЖК(J)
-50 … +800°С
in2
ТПП 10 (S)
-50 … +1700°С
in3
Технические
характеристики
1
Количество каналов
регулирования
2
2
Дискретность задания
температуры,°С
1
3
Законрегулирования
ПИД
4
Способ настройки
параметров ПИД закона
ручной или
автоматический
5
Точность поддержания
температуры в установившемся режиме, в процентах от верхнего значения
диапазона регулирования
± 0,5
6
Выходной сигнал управления
ШИМ
7
Максимальный ток выхода
управления, А
0,5
8
Степень защиты по передней
панели
IP65
9
Напряжение питания
100 – 250 В, 50 - 60
Гц
10
Потребляемая мощность
не более 8 Вт
11
Температура окружающей
среды
5 – 50°С
12
Габаритные размеры, мм
48 x 48 x 120
13
Масса прибора не более,
грамм
170
