Модуль на базе контроллера MCP2518FD представляет собой внешний CAN FD-контроллер с интерфейсом SPI, предназначенный для организации связи по шине CAN в современных электронных системах.

Устройство поддерживает скорость арбитража до 1 Мбит/с и скорость передачи данных до 8 Мбит/с. Контроллер может работать в режимах CAN 2.0B, CAN FD, а также в смешанном режиме CAN 2.0B + CAN FD. Соответствует стандарту ISO11898-1:2015.

Модуль оснащён развитой системой буферизации сообщений: доступно 31 FIFO-буфер, которые могут настраиваться как на приём, так и на передачу данных. Также предусмотрена одна очередь передачи (Transmit Queue, TXQ) и отдельный FIFO событий передачи (TEF).

Интерфейс CAN имеет встроенную защиту благодаря наличию схемы подавления помех, обеспечивающей устойчивость к статическому электричеству, импульсным помехам и скачкам напряжения.

На плате предусмотрен зелёный светодиодный индикатор питания, который загорается при подаче питания.

Модуль оснащён встроенным терминатором сопротивлением 120 Ом, который подключается через пин P3. При необходимости использования терминатора следует замкнуть соответствующий пин.

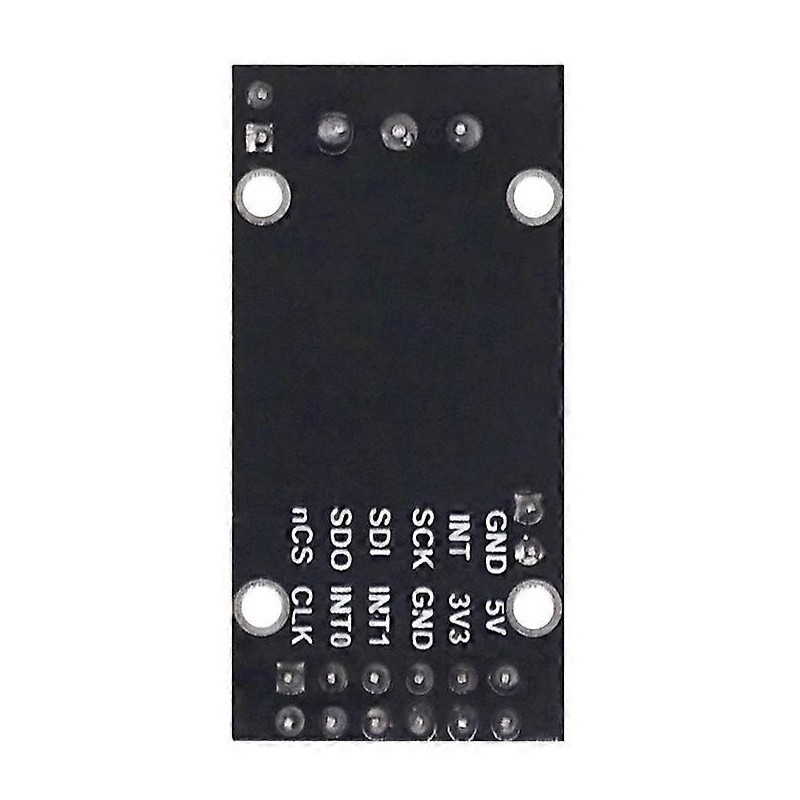

Питание возможно от 5 В и 3.3 В через контакты модуля. Если логический уровень управляющей системы составляет 3.3 В, необходимо подавать оба напряжения — 5 В и 3.3 В. Если используется логика 5 В, достаточно подать только 5 В и замкнуть пин P2.

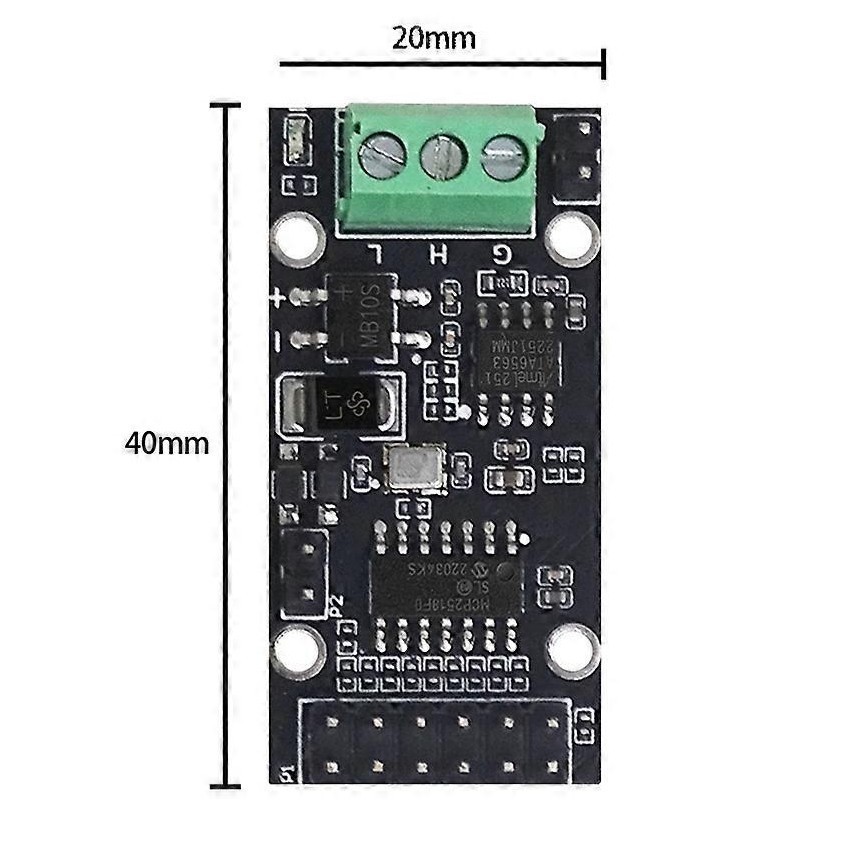

Габариты модуля составляют примерно 40 × 20 × 12 мм. Рабочий температурный диапазон — от −40°C до +125°C.
