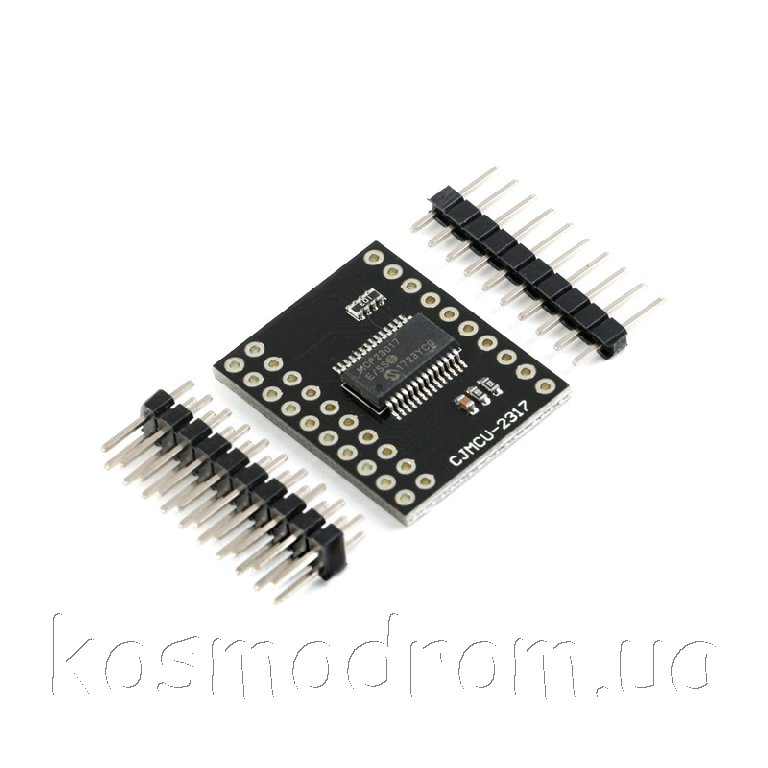

Добавляет 16 портов,
которые можно настроить как на вход, так и на выход.
Микросхема использует популярную двухпроводную шину I2C. Имеет очень
гибкие настройки.
Микросхемы MCP23017 можно наращивать до 8 штук на одной шине I2C
,например используя 3 провода (+питание) можно их разводить по квартире
для уменьшения количества проводов к датчикам и исполнительным

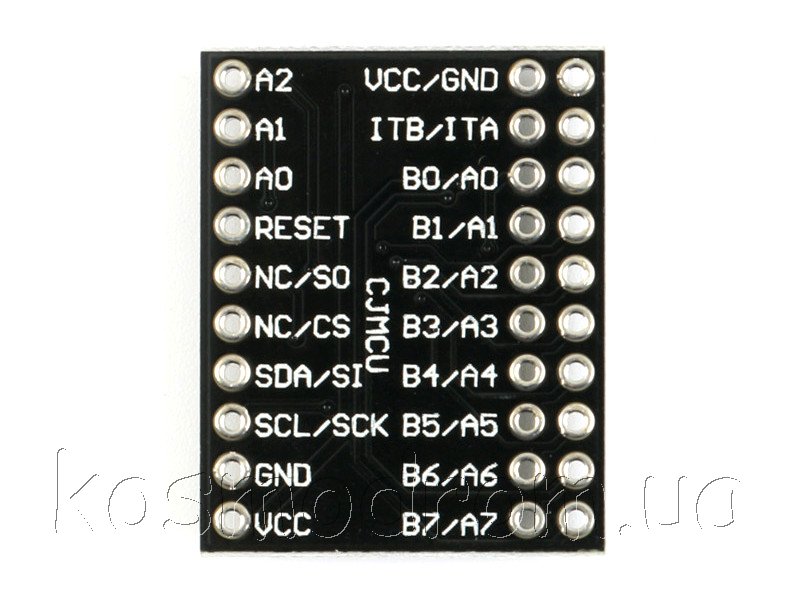

механизмам. Каждой микросхеме задается адрес через выводы А0,А1,А2 в
двоичном виде , подключив их к минусу или плюсу. на MCP23017
Параллельный 16-разрядный интерфейс модуля функционально состоит из двух
8-разрядных портов (Port A и Port B). Аппаратно выведены два выхода
прерывания: INTA и INTB, — связанные с работой соответствующих портов
параллельного интерфейса.
Настраиваются два взаимоисключающих условия активации прерываний: 1)
Входное состояние отличается от текущего состояния регистра входного
порта. Таким образом, модуль сообщает устройству верхнего уровня, что
изменилось состояние входного порта; 2) Входное состояние регистра
отличается от заранее сконфигурированного значения регистра. При этом в
регистре фиксируется состояние порта, вызвавшее активацию сигнала
прерывания. Возможна настройка выходов прерывания в режиме с активным
высоким/низким уровнем и с открытым стоком.
Скорость обмена данными по интерфейсу I2C (MCP23017): 100 кГц, 400 кГц,
1,7 МГц. Три разряда шины адреса позволяют подключать к параллельной
шине модуля до восьми внешних устройств. Имеется режим ожидания (ток
потребления: 1 мА)
Характеристики:
Два 8-разрядных удаленных двунаправленных порта ввода/вывода
Высокоскоростной I2C интерфейс
- 100 kHz
- 400 kHz
- 1.7 MHz
Каскадирование до 8 устройств на одной шине
Напряжение питания: 1,8...5,5 В
Рабочая температура: -40...+85 С
Размеры платы: 26х21 мм |
