MBI 5026 - драйвер PrecisionDrive™ с шиной управления

16-ти канальный светодиодный драйвер MBI 5026 применяется в полноцветных светодиодных видео экранах, наружных и внутренних светодиодных дисплеях, графических и символьных светодиоодных дисплеях, информационных экранах, дорожных информационных системах, бегущих строках.

Выходы постоянного тока инвариантны к изменению напряжения на нагрузке. Подстройка выходного тока по редствам внешнего резистора.
Быстрый отклик тока на выходе:
OE(min): 200ns @IOUT < 60mA
OE(min): 400ns @IOUT = 60~100mA

В драйвере MBI 5026 реализованы технологии:

PrecisionDrive™ - улучшения выходных характеристик и точности задания тока, как между каналами одной микросхемы, так и между отдельными корпусами микросхем.
Входы с триггером Шмидта.
4-х проводной интерфейс.

Основные параметры:

Кол-во каналов 16
Точность соответствия тока между каналами < ±3%
Точность соответствия тока между чипами < ±6%
Выходной ток (mA) 5~90
Тактовая частота(MHz) 25
Напряжение питания (В) 5.0
Каскадирование светодиодов (В) 17

Используемые корпуса:

CN: P-DIP24 -300-2.54
GN: P-DIP24 -300-2.54
CNS: SP-DIP24 -300-1.78
GNS: P-DIP24 -300-1.78

CD: SOP24-300-1.27
GD: SOP24-300-1.27
CF: SOP24-300-1.0
GF: SOP24-300-1.0
CP/CPA: SSOP24-150-0.64
GP/GPA: SSOP24-150-0.64

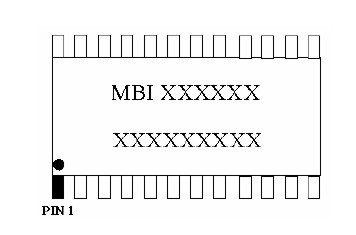

корпус микросхемы драйвера dip24 драйвер macroblock в микросхеме sop24 драйвер светодиодов в корпусе ssop24

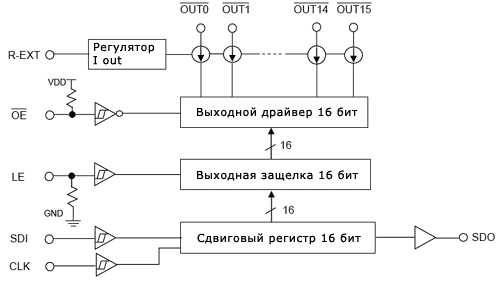

Структурная схема:

схема драйвера управления светодиодами macroblock

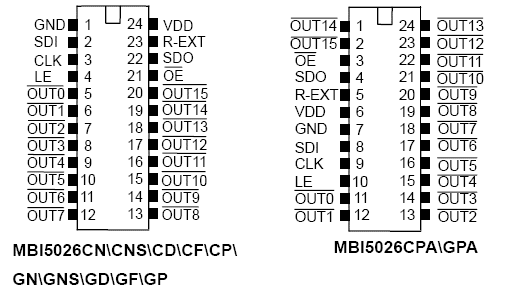

Описание выводных контактов:

описание контактов микросхемы Macroblock

Номер контакта - Обозначение Функция
GND Заземление GND
SDI Вход последовательной шины данных
CLK Вход тактовой частоты
LE Строб данных
OUT 0-15 Выход
OE Разрешение выхода
SDO Выход последовательной шины данных
R-EXT Программирование тока (внешний резистор)
VDD Питание


Документация PDF (zip англ.)
