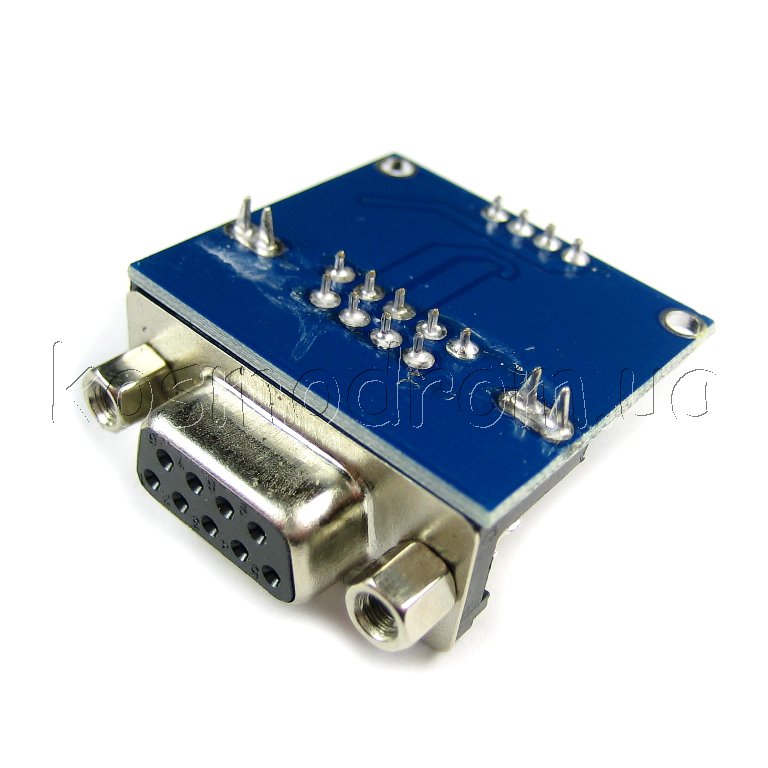

MAX3232 Последовательный порт RS232 Для конвертера TTL

RS232 – TTL конвертер используется для программирования микросхем и микроконтроллеров, поддерживающих уровни сигналов TTL (0 – 5В). Практическое применение - прошивка различных устройств на микроконтроллерах.
Для использования RS232 – TTL конвертера нужно подключить его к COM порту компьютера. Потом на компьютер нужно записать специальные программы для работы с конвертером и подключаемым к нему устройством. Потом подключить к выводам конвертера питание и устройство, которое нужно программировать, и начинать работу.
Управление конвертером осуществляется через COM порт компьютера с помощью специальных программ.

RS232 – TTL конвертер имеет два интерфейса для подключения к компьютеру и для подключения программируемых устройств:

для подключения устройства к компьютеру используется стандартный RS232 интерфейс;
для подключения программируемых устройств используется 4-х контактный штыревой интерфейс. Обозначение контактов: VCC – напряжение питания; RX – прием данных; TX – передача данных; GND – общий контакт.

Питание конвертера осуществляется от внешнего источника питания. Напряжение питания 5 В.

Характеристики:
конвертер сигналов RS232 в сигналы TTL;
собран на микросхеме: MAX3232;
поддерживается операционными системами: Win7/Vista/XP/2000/ME/98;
напряжение питания: 5 В;
интерфейс подключения к компьютеру: RS232;
рабочая температура: -40°C – +85°C;
габариты модуля: 31,0 х 31,7 х 16,0 мм;
длина кабеля: 20 см;
вес модуля: 11 г;
