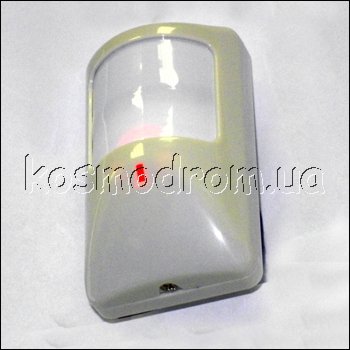

Пассивный инфракрасный детектор.

Стабильная работа, специальная обработка сигнала для сведения ложных срабатываний к нулю.

Выход-реле для подключения к охранной сигнализации.

Датчик срабатывает на передвижение человека в зоне обнаружения. Блок предназначен для установки в доме, гараже, на даче, в офисе и других помещениях.

Предназначен для установки на стену/потолок.

Имеет выходы тревоги движения и тревоги вскрытия крышки.

Время выхода в рабочий режим после включения не более 60с.

Основные технические характеристики

Номинальное выходное напряжение, В 9-16

Потребляемый ток, не более, мА 18

Угол детектирования движения 110°

Температура рабочая -10C~+50°C

Влажность, не более 95%

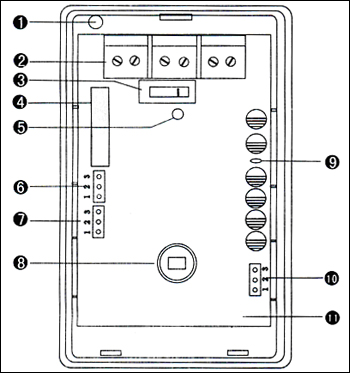

Рисунок 1. Вид платы с компонентами при открытой крышке

1. Место для отверстия под ввод кабеля

2. Блок клемм

3. Датчик вскрытия

4. Реле

5. Индикатор

6. Установка индикации

7. Установка реле

8. PIR датчик

9. Термосопротивление

10. Установка импульсов

11. Плата

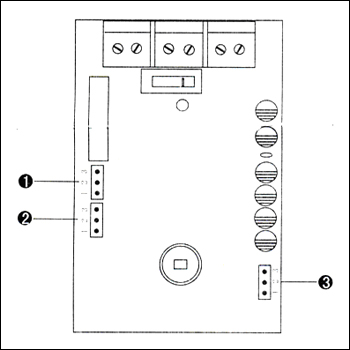

Настройка и функционирование

1. Джампер индикатора

a. 1&2 – индикатор включен

b. 2&3 – индикатор выключен

2. Джампер установки реле.

a. 1&2 – нормально разомкнутое

b. 2&3 – нормально замкнутое (заводск)

3. Джампер импульсов устанавливает чувствительность

a. 1&2 – наивысшая чувствительность

b. 2&3 – средняя чувствительность

c. откл. – низшая чувствительность

После настройки можно для улучшения секретности отключить индикатор.

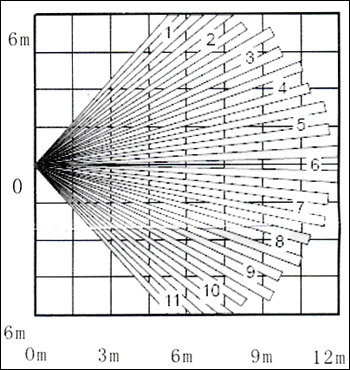

Диаграмма направленности
