LTC4150 — модуль кулонного счёта для определения уровня заряда аккумулятора (датчик тока, 3,3/5 В)

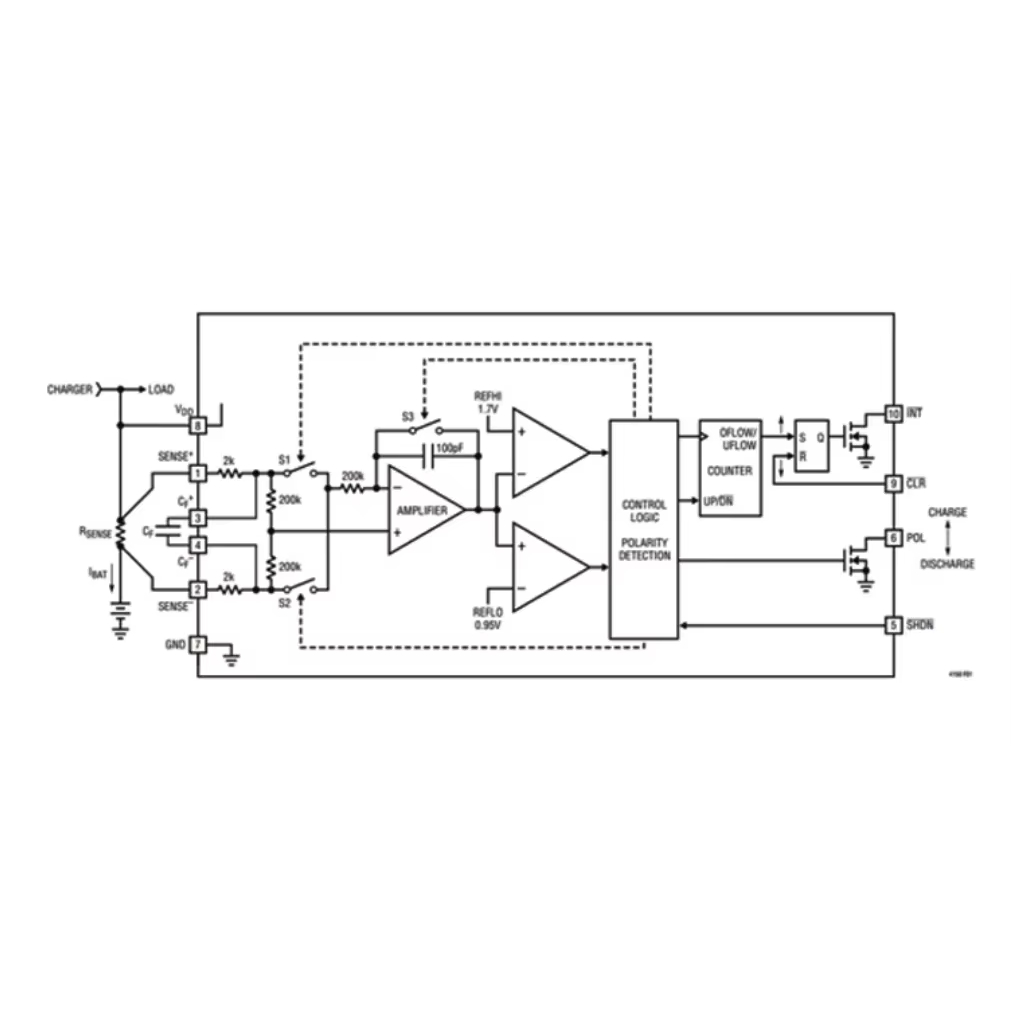

Модуль LTC4150 Coulombic Counter предназначен для точного контроля уровня заряда и разряда аккумуляторов методом кулонного счёта. Он измеряет ток через внешний шунтирующий резистор между аккумулятором и нагрузкой/зарядным устройством и преобразует накопленный заряд в последовательность импульсов, которые считываются микроконтроллером.

Модуль работает от логики 3,3 В и 5 В, поддерживает измерение как заряда, так и разряда, а также формирует сигнал полярности тока, что позволяет корректно учитывать направление потока энергии и точно оценивать оставшуюся ёмкость батареи в реальном времени.

Основные характеристики:
Рабочая температура: −40 °C ~ +85 °C
Коэффициент преобразования «напряжение–частота»: 32,55
Блокировка выхода при пониженном напряжении питания ниже 2,5 В
Диапазон дифференциального входного напряжения измерения (SENSE+ – SENSE−): −50 мВ ~ +50 мВ

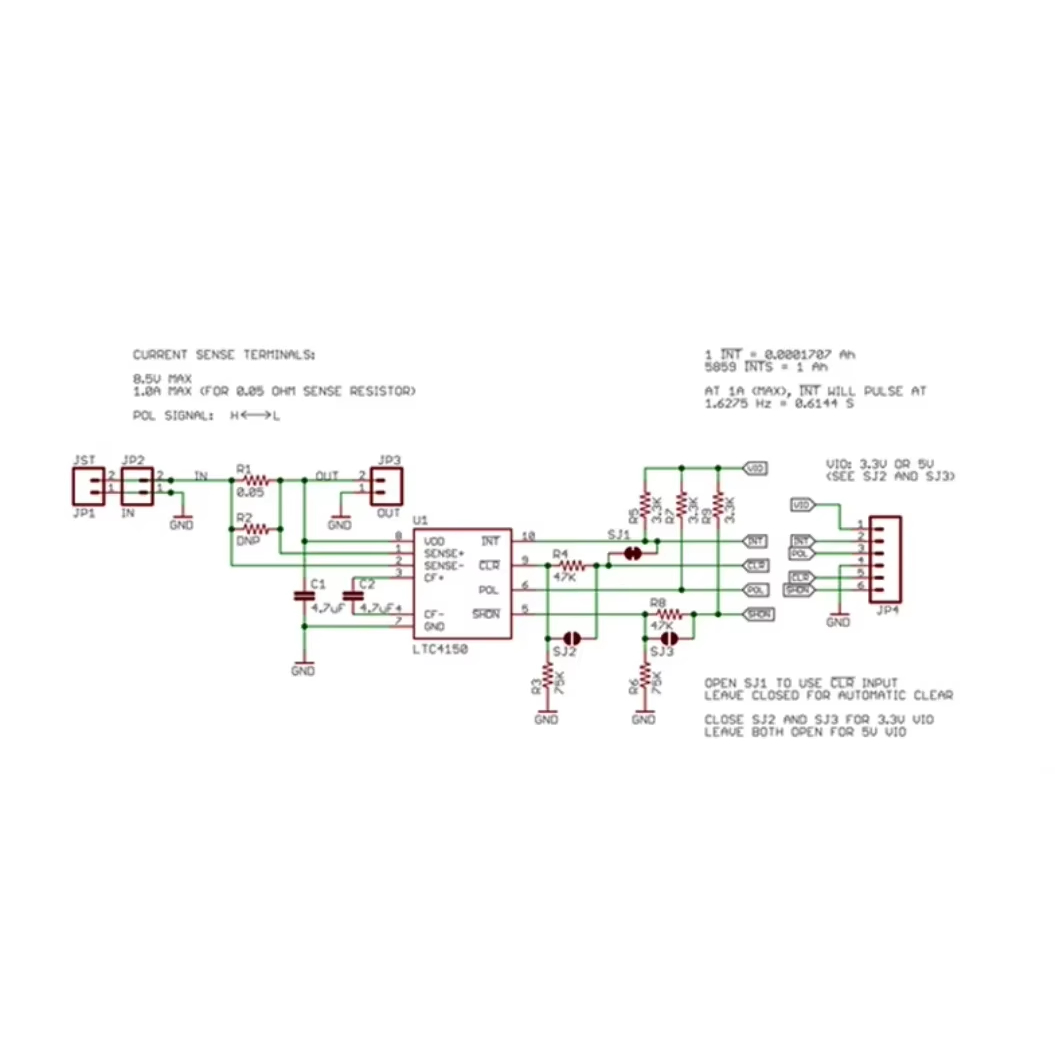

Описание интерфейса
V10: питание по умолчанию 5 В; для работы от 3,3 В необходимо замкнуть перемычки SJ2 и SJ3
SJ1: по умолчанию разомкнута; при замыкании автоматически выполняется сброс и прерывание
+OUT: SENSE+, сторона нагрузки / вход зарядки аккумулятора, положительный вход измеряемого тока
+IN: SENSE−, отрицательный вход измеряемого тока и положительный вывод проверяемого аккумулятора
SHDN: цифровой вход отключения, активен при низком уровне
POL: выход индикации полярности тока аккумулятора; высокий уровень — ток направлен в аккумулятор (заряд), низкий уровень — ток из аккумулятора (разряд)
CLR: цифровой вход сброса прерывания
INT: выход прерывания счётчика заряда, с открытым стоком
