Нажми на картинку, чтобы увеличить ее
Фото может отличаться от реального вида предмета, но это не влияет на основные характеристики изделия | Отладочная плата

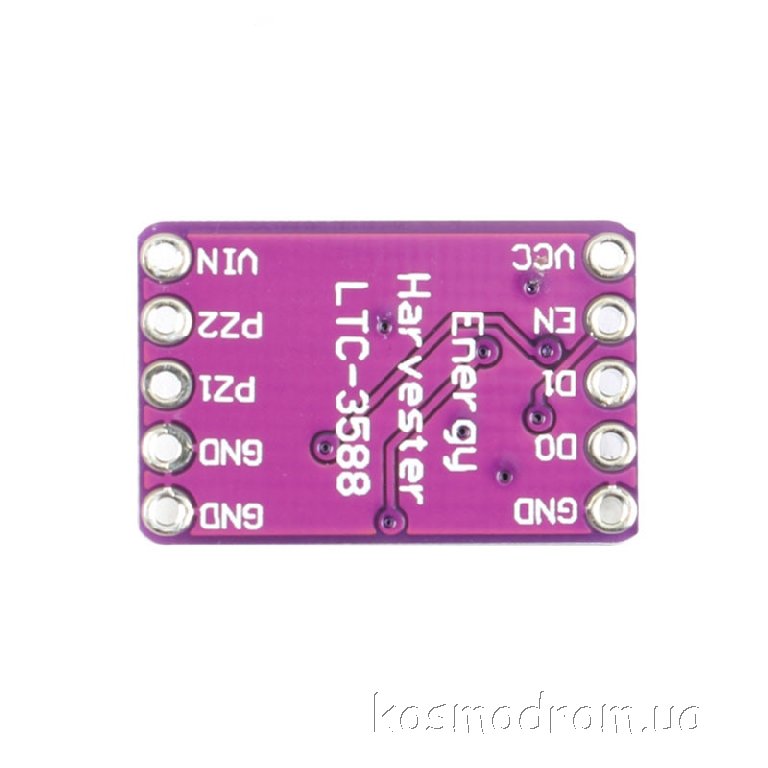

LTC3588-Modul
Комбинированный преобразователь LTC3588. Сборщик пьезоэлектрической энергии
На складе ...
код товара: 00-00063280
Кол-во | Цена без НДС, грн | Купить |
| Раздел:
Отладочная плата
| | | |
|
Energy
Harvester |
|
Модуль на основе
LTC3588 - микросхема от Linear Technology, предназначенная для
управления процессами аккумулирования энергии, получаемой от
пьезоэлемента, и эффективной передачи ее конечному устройству.
Микросхема имеет встроенный мостовой выпрямитель с низкими потерями и
синхронный импульсный DC/DC-преобразователь, оптимизированные для работы
с высокоимпедансным пьезоэлектрическим элементом, имеющим характерные
значения тока порядка 10 мкА.
Из-за малой мощности пьезоэлектрического источника типичные значения
тока, отдаваемого LTC3588 в нагрузку, значительно превосходят входной
ток элемента. Это накладывает соответствующие ограничения на режим
работы конечного устройства, использующего такой источник энергии.
Большую часть времени оно должно находиться в режиме пониженного
энергопотребления. Например, это может быть беспроводной датчик,
включающийся через определенные интервалы времени для того, чтобы
произвести измерения, передать данные и снова вернуться в
энергосберегающий режим.
LTC3588-Modul - Комбинированный преобразователь LTC3588 компании Linear
Technology используется для получения стабилизированных значений
напряжения , выбранного из: 1.8V / 2.5V / 3.3V / 3.6V, характеризующий
эффективность тока до 100 мА. Система конструктивно выполнен с
возможностью подачи энергии , получаемой из нетрадиционных источников,
таких как: пьезоэлектрических генераторов, фото- или термопар.
Система LTC3588 может выступать в качестве альтернативного источника
энергии для систем с низким энергопотреблением , работающими в условиях
, когда использование и обмен на новые стандартные ячейки трудно или
невозможно.
Характеристики:
Входной ток покоя 950 нА (стабилизированный выход без нагрузки)
Входной ток покоя в режиме UVLO 450 нА
Диапазон входного напряжения 2.7...20 В
Интегрированный мостовой выпрямитель с минимальными потерями
Выходной ток до 100 мА
Задаваемый управляющими выводами уровень выходного напряжения 1.8 В, 2.5
В, 3.3 В или 3.6 В
Интегрированный высокоэффективный понижающий DC/DC преобразователь
напряжения с гистерезисом
Схема блокировки при недопустимом снижении входного напряжения (UVLO) с
широким диапазоном пороговых значений
Размеры платы: 30х10 мм |
| | |
 |
