Отладочная плата
LPC1343-HB
Модуль построен на микроконтроллере LPC1343 с ядром Cortex-M3 с рабочей частотой до 72 МГц, 32kB FLASH, 8kB SRAM, UART RS-485, USB, SSP, I2C/Fast+, АЦП.

На складе в Харькове...
Производитель: Украина
код товара: 00-00044857

СКАЧАТЬ PDF СКАЧАТЬ PDF

Кол-во

Цена без НДС, грн

Купить

от 1 шт
от 2 шт
от 3 шт

370,75
367,49
364,45

Этот товар находится по адресу
ул. Героев Труда 12
Раздел:
Отладочная плата




Модуль построен на микроконтроллере LPC1343 с ядром Cortex-M3 с рабочей частотой до 72 МГц, 32kB FLASH, 8kB SRAM, UART RS-485, USB, SSP, I2C/Fast+, АЦП.

Описание
Модуль LPC1343-HB предназначен для применения на макетных и отладочных платах с целью создания различных прототипов устройств на базе Cortex-M3 микроконтроллеров LPC1343 фирмы NXP, либо для обучения работе с этими микроконтроллерами, а также может использоваться как готовое решение в различных встраиваемых системах.
Модуль построен на микроконтроллере LPC1343 с ядром Cortex-M3 с рабочей частотой до 72 МГц, 32kB FLASH, 8kB SRAM, UART RS-485, USB, SSP, I2C/Fast+, АЦП.

Отличительной особенностью этого семейства микроконтроллеров является наличие встроенного USB загрузчика (bootloader), что позволяет записывать любую прошивку в микроконтроллер через USB интерфейс без внешнего программатора, что особенно важно для новичков.

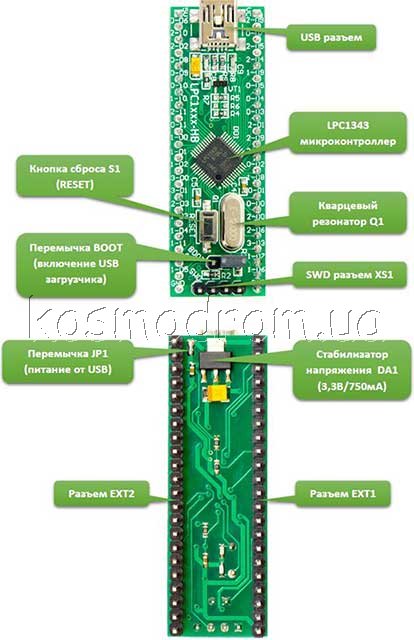

Ключевые особенности LPC1343-HB модуля:
- микроконтроллер LPC1343FBD48, Cortex-M3
- формат DIP, что позволяет применять модуль в макетных и отладочных платах для расширения функциональности
- мини USB разъем
- встроенный USB загрузчик, что позволяет «прошивать» микроконтроллер без использования внешнего программатора
- установленный на плату стабилизатор напряжения 3,3В (1117-3V3) с выходным током до 750мА
- возможность запитать модуль от USB, либо от внешнего источника питания с макетной платы.
- возможность отключить питание от USB с помощью SMD перемычки JP1
- кнопка сброса RESET
- перемычка для выбора режима USB загрузчика
- кварцевый резонатор 12МГц. С помощью встроенных в микроконтроллер PLL тактовая частота микроконтроллера может достигать 72 МГц
- 4-х контактный разъем для подключения внешнего SWD программатора (J-link, Ulink, CoLinkEX и т.п.)
- высококачественная печатная плата с защитной маской и маркировкой
- все выводы микроконтроллера выведены на разъемы расширения и промаркированы
- размеры 56х19х19мм



Особенности микроконтроллера LPC1343
- ARM Cortex-M3 ядро, частота до 72МГц
- ARM Cortex-M3 встроенный контроллер прерываний (NVIC).
- 32 kB FLASH память (память программы).
- 8 kB SRAM (память данных).
- Возможность прошивать микроконтроллеры с помощью JTAG или SWD программатора, или с помощью USB загрузчика.
- Встроенные USB MSC и HID
- Последовательные интерфейсы:
- - - USB 2.0 full-speed контроллер с PHY
- - - UART с функциями модема, встроенный FIFO и поддержка RS-485/EIA-485
- - - SSP контроллер с FIFO
- - - I2C интерфейс с полной поддержкой спецификации шины I2C и Fast-mode Plus, скорость передачи данных до 1Мбит/с
- Другая периферия:
- - - До 42 портов ввода/вывода общего назначения с возможностью конфигурировать встроенный резисторы подтяжки (pull-up/pull-down)
- - - 4 таймера общего назначения с 4 входами захвата (общее число), и 13-ю выходами
- - - Программируемый WatchDog таймер (WDT)
- - - Системный таймер
- Serial Wire Debug и Serial Wire Trace порт
- Один вывод с высокой нагрузочной способностью (20мА)
- Два I2C вывода с высокой нагрузочной способностью (20мА) для Fast-mode Plus
- Встроенный Power Management Unit для минимизации энергопотребления в режимах Sleep, Deep-sleep, и Deep power-down
- Один источник напряжения для всего микроконтроллера (от 2.0 до 3.6В)
- 10-битный модуль АЦП с возможностью подключения его к одному из 8 выводов микроконтроллера
- Порты ввода/вывода могут использоваться как источники внешних прерываний с захватом по фронту или уровню сигнала
- Сигнал тактовой частоты через делитель частоты может выводиться наружу микроконтроллера, что может быть удобно для наблюдения за системной тактовой частотой, IRC частотой, CPU частотой, или частотой watchdog
- Функция пробуждения (wake-up)
- Функция Brownout detect с 4-мя пороговыми значениями для прерывания и одним пороговым значением для сброса микроконтроллера
- Power-On Reset (POR).
- Встроенный источник тактовой частоты с диапазоном 1-25МГц
- Встроенный RC генератор 12МГц с точностью 1% во всем диапазоне рабочих температур и напряжений питания, который опционально может быть использован как источник тактовой частоты
- Программируемый watchdog генератор с частотой от 7.8кГц до 1.8МГц
- Системные умножители частоты PLL позволяют ядру работать на максимально допустимых рабочих частотах без необходимости применять высокочастотный внешний генератор
- Функция защиты от считывания с несколькими уровнями защиты
- Уникальный серийный номер для каждой микросхемы
- 48-выводный LQFP корпус
