Микромодуль датчика ускорения LIS344ALH

При разработке электронных устройств и систем управления часто возникает необходимость иметь информацию о положении проектируемой системы в пространстве (положение дисплея для задания портретного или ландшафтного режима, авиамоделизм, беспилотные летательные аппараты и т.п.), либо о возникновении нештатной ситуации в процессе эксплуатации системы (удар, вибрация и т.п.). Решить эту задачу сегодня стало возможно с помощью датчиков ускорения, которые получили широкое распространение в последние годы. Однако их применение на начальном этапе разработки ограничено размерами самого датчика – как правило датчики ускорения выпускаются в миниатюрных корпусах для поверхностного монтажа (LGA-xx), что делает их в принципе не паяемыми с помощью обычных инструментов (паяльник).

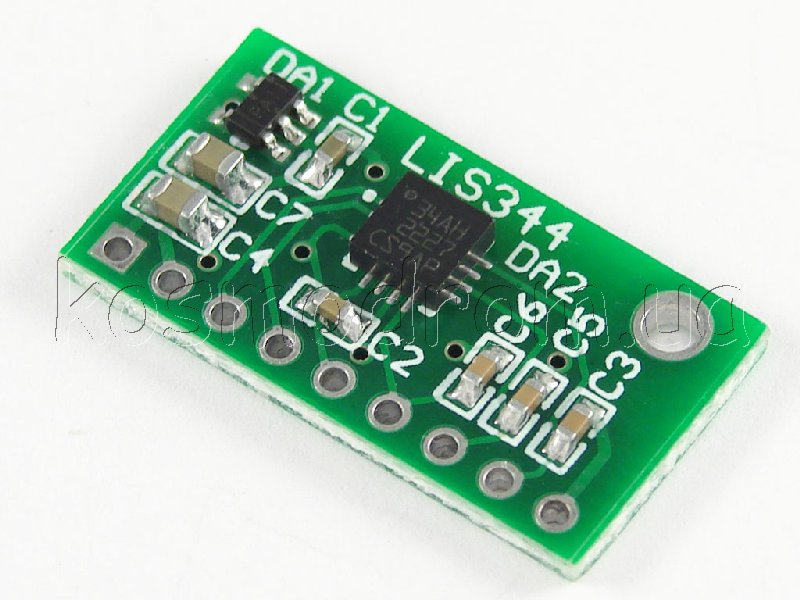

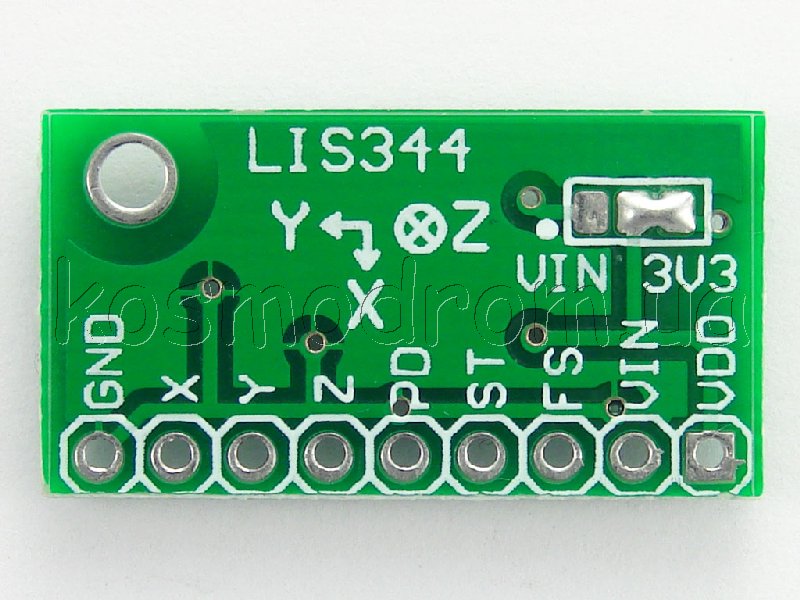

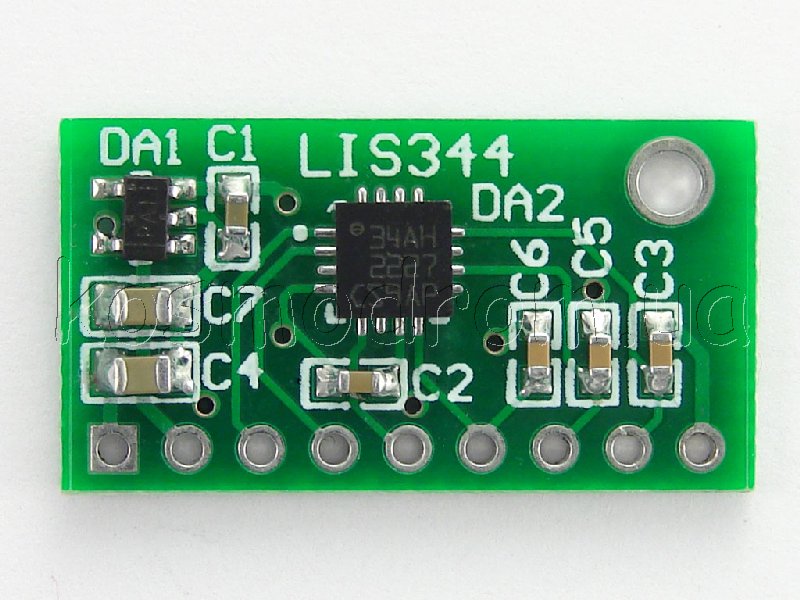

Представленный модуль датчика ускорения LIS344ALH – это плата с уже запаянным датчиком и минимальной обвязкой. Все управляющие сигналы микросхемы и ее питание выведены на стандартный 9-контактный разъем с шагом 2,54мм, что дает возможность простого подключения датчика к существующей системе, либо макетной плате. Плата имеет миниатюрные размеры 23мм х 12,7мм. С помощью SMD джампера имеется возможность выбора источника питающего напряжения (внешнее, либо от установленного на плате 3В стабилизатора напряжения).

LIS344ALH это высококачественный 3-х осевой датчик ускорения (акселерометр) с аналоговыми выходами от ST microelectronics. Выходное напряжение, точка нуля и чувствительность пропорциональны питающему напряжению.
LIS344ALH имеет несколько диапазонов измерения ускорения ±2g/±6g, которые могут быть динамически выбраны пользователем, и способен измерять ускорения в пределах своей максимальной полосы пропускания 1,8кГц. Полоса пропускания может быть уменьшена с помощью внешних конденсаторов.
Режим самодиагностики позволяет управляющей системе проверять работоспособность датчика непосредственно в процессе работы устройства.



Особенности модуля/датчика:
- Широкий диапазон питающего напряжения 2,4-3,6В
- диапазоны измерения ускорения ±2g/±6g, динамически переключаемые пользователем
- Функция отключения питания измерительной части
- Функция самодиагностики
- Удароустойчивость до 10000g
- Миниатюрный размер платы 23мм х 12,7мм
- Все сигналы датчика и выводы питания выведены на 9-контактный разъем
- Встроенный стабилизатор напряжения 3В
- возможность выбора внешнего источника питания, либо от стабилизатора 3В
- крепежное отверстие диаметром 2,1мм



Документация:
- Схема
- Расположение элементов на плате
- Документация на датчик LIS344ALH













Поставляемые компоненты
