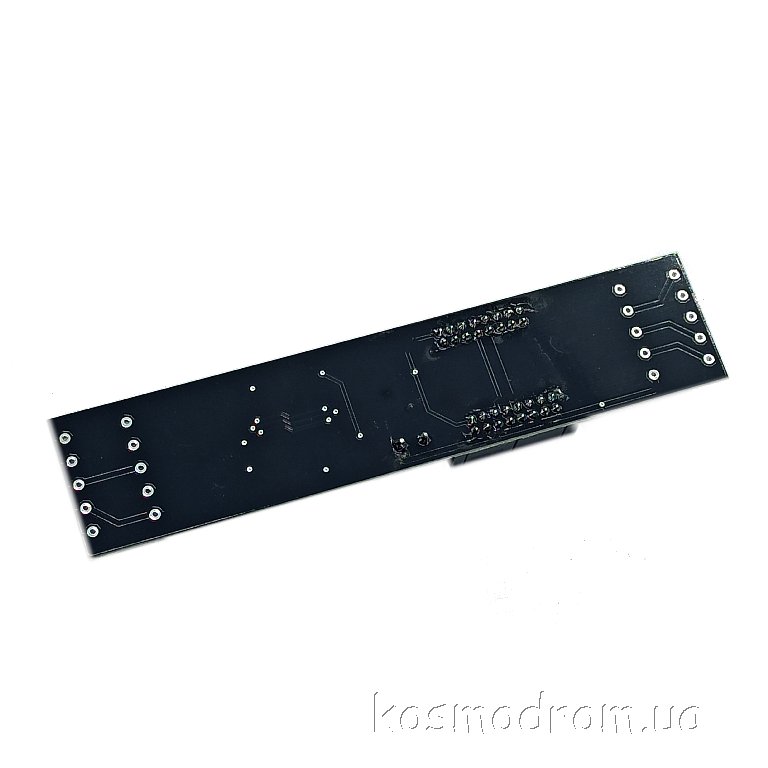

Плата для подключения
светодиодных индикаторов E15001-G, E14001-G и других моделей с
аналогичным расположением выводов и характеристиками с общим анодом.
Плата соединяется с управляющим устройством и другими платами при помощи
16-жильного шлейфа с шагом 1,27 мм.
Для комплектации табло необходимо последовательно соединить требуемое
количество плат с установленными на них индикаторами. Данные передаются
по 8-битному последовательному интерфейсу. Направление данных —
LSB-first. Сегменты точки и запятой объединены. Для вывода только точки,
необходимо удалить резистор R3.
Характеристики:
Напряжение питания: DC 24 В (E15001) / 12 В (E14001)
Ток: 130 мА (с установленным индикатором)
Напряжение на сигнальных линиях: DC 5 В
Рабочая температура: -25 С...+85 С
Описание выводов:
EN – разрешение вывода данных на индикатор, для активации подать
логический «0»
SCK – тактовый сигнал
NSS – перенос данных в выходные регистры. После отправления данных
установить логическую «1» на 10 мс
MOSI – линия данных. Bit 0 – B, bit 1 – A, bit 2 – F, bit 3 – G, bit 4 –
C, bit 5 – D, bit 6 – E, bit 7 – DP, COMMA. Для активации сегмента
необходимо соответствующий бит установить в логическую «1».
GND – минус питания
NC – не используется
Vcc — плюс питания (24 В / 12 В)
