Модуль управления светодиодной лентой позволяет изменять яркость
свечения от 0..100%. В качестве пульта управления используется
IPhone, IPad или Android.. Модуль позволяет создавать «Time Presets» программы
включения и выключения света (до 16), создавать будильники до 7,
есть слип режим и режим охраны.

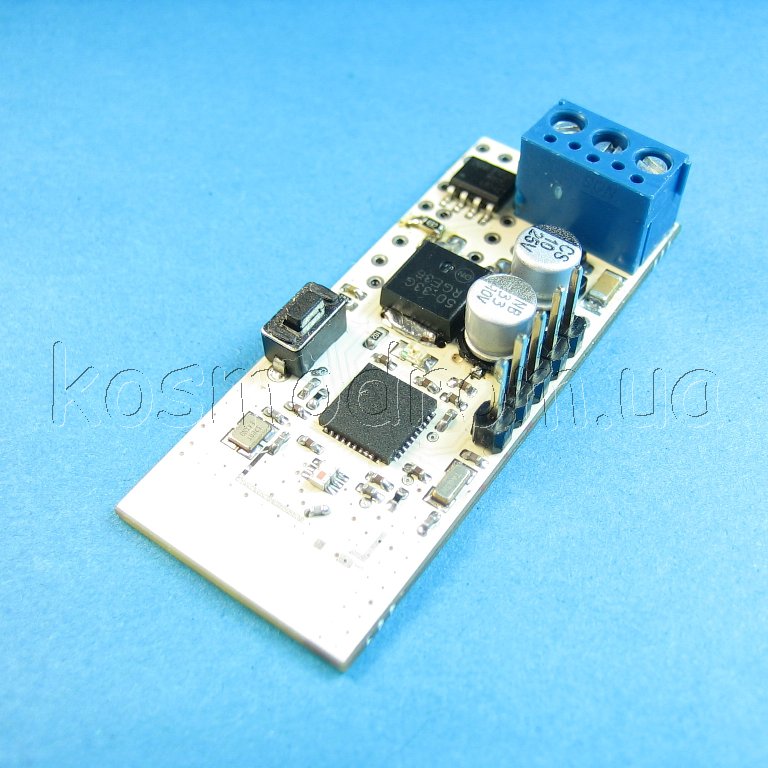

Подключение модуля, назначение контактных зажимов сверху вниз:
«+» питания, «+» светодиодной ленты;
«-» питания;
«-» светодиодной ленты;
Описание программного обеспечения
для IPhone или IPad
Программное обеспечение устанавливается на IPhone или IPad из «App
Store». При запуске программы, если ваш Bluetooth не включен,
программа попросит включить – нужно согласится. На экране
будут показаны программы со списком доступных модулей. Выбрав
модуль из списка, переходим ко второму экрану регулировки яркости.
Доступ к созданию дополнительных настроек получаем через меню
«Options». Опишем для примера настройку «Time
Presets» программ из меню «Options». Верхняя строчка – имя «Time
Presets» программы, «LIGHT LEVEL START» - уровень яркости в начале
работы «Time Presets» программы, «LIGHT LEVEL END» - уровень яркости
в конце работы «Time Presets», соответственно «Start» и «End» время/дата
начала и время/дата конца работы «Time Presets», «Repeat» - выбор
режима повтора «Time Presets»: каждый день, неделю, месяц, год. «End
Repeat» - время/дата окончания работы «Time Presets».
«Options»
«Lifestyle»
«Sleep» - режим плавного снижения яркости
«Wake Up» - режим установки будильников до 7
«Security» - режим охраны
«Presets» - предустановленные значения яркости
«Time Presets» - временные программы
«Rename device» - переименование модуля
«Info» - версия модуля и программного обеспечения модуля
Описание программного обеспечения
для Android
Программное обеспечение (ПО) устанавливается на Android устройство с
поддержкой Bluetooth 4.0 LE из «Google Play» по ссылке:
https://play.google.com/store/apps/details?id=com.amweldua.smart_light
На рисунке "1А" показан экран ПО со списком доступных модулей.
Выбрав модуль из списка, переходим ко второму экрану регулировки
яркости, изображенному на рисунке "1Б". Доступ к управлению
дополнительными настройками получаем через меню «Options»в правом
верхнем углу экрана рисунка "1Б".

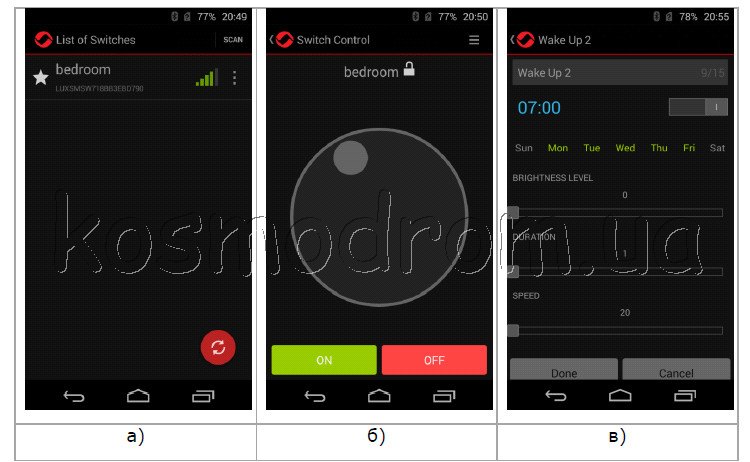

Рисунок 1. Экраны приложения: а) список доступных модулей, б)
регулятор яркости, в) экран создания «Time Presets».
Ниже представлено дерево меню «Options».
«Options»
«Sleep» - режим плавного снижения яркости
«Wake Up» - режим установки будильников до 7
«Security» - режим охраны
«Presets» - предустановленные значения яркости
«Time Presets» - временные программы
«Rename device» - переименование модуля
«Info» - версия модуля и программного обеспечения модуля
Технические характеристики модуля:
Напряжение питания модуля - 12 V;
Напряжение светодиодной ленты - 12 V;
Нагрузочная способность – 9 A;
Собственное потребление модуля – 40 мА
Габаритные размеры модуля – 47*20*11 мм |
