Данный набор позволит радиолюбителю собрать простой и надежный усилитель НЧ, обладающий малыми габаритами и широким диапазоном питающих напряжений. УНЧ воспроизводит частоты 45 Гц…20 кГц при коэффициенте нелинейных искажений 0.1 %.

Области применения данного УНЧ крайне разнообразны.
УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе Вашего музыкального комплекса. Выбор выходной мощности и числа каналов осуществляется самим радиолюбителем, поскольку элементная база обеспечивает работу как одного, так и другого варианта.

Технические характеристики.
Напряжение питания: 6…15 В.
Пиковое значение выходного тока: 4 А.
Ток в режиме mute/stand-by: 100 мкА.
Диапазон воспроизводимых частот: 45…20000 Гц.
Коэффициент нелинейных искажений: 0,1 %.
Сопротивление нагрузки: > 2 Ом (номинальное 4 Ом).

Стандартный режим (4X11 Вт).
Вых. Мощность: 11 Вт.
Вх. Сопротивление: 60 кОм.
Коэффициент усиления Au: 20 дБ.

Мостовое включение(2X22 Вт).
Вых. мощность: 22 Вт.
Вх. сопротивление: 30 кОм.
Коэффициент усиления Au: 26 дБ.
Размеры печатной платы: 45x60 мм.

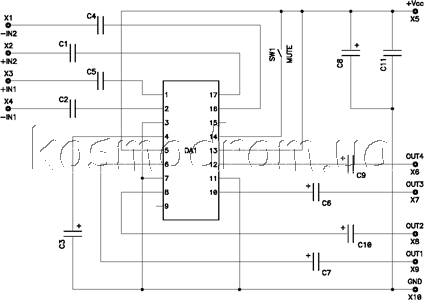

УНЧ выполнен на интегральной микросхеме TDA1554Q, содержащей четыре идентичных УНЧ по 11 Вт. При работе в режиме 4х11 Вт каждый усилитель работает отдельно со своим входным сигналом и на свою нагрузку. Для удвоения выходной мощности на той же нагрузке и при том же напряжении питания (вариант 2х22 Вт) усилители включаются попарно по мостовой схеме.

Конструкция.
Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус (для этого имеются монтажные отверстия по краям платы под винты 2,5 мм).
Габариты устройства специально рассчитаны для использования его совместно с компьютерным радиатором от процессоров семейства Pentium. Радиатор устанавливается вертикально.
Переключатель SW1 служит для выбора режимов работы усилителя:
- Рабочий режим – SW1 замкнут;
- Дежурный режим – SW1 разомкнут.

Порядок сборки.
1. Проверьте комплектность набора согласно перечню элементов.
2. Выберите тип собираемой схемы.
3. Установите на плату конденсаторы и разъемы PLS.
4. Установите микросхему, предварительно установив ее на радиатор.
5. Подключите питание и нагрузку.

Правильно собранный УНЧ не требует настройки.
Однако перед его использованием необходимо проделать несколько операций.
- Проверьте правильность монтажа.
Внимание! Особое внимание обратите на правильность установки микросхемы DA1, а также на положение выключателя SW1.
- Проверьте правильность подключения источника сигнала и нагрузки.
