Предлагаемый
набор позволит радиолюбителю собрать автомобильный импульсный
преобразователь напряжения 12 В/± 45 В, 200 Вт, который
можно использовать для питания мощных усилителей низкой частоты от
бортовой сети автомобиля.
Преобразователь
подключается непосредственно к аккумуляторной батарее автомобиля.
Технические
характеристики
Входное
напряжение: 12 - 15 В (типовое 14,4 В).
Выходное
постоянное двуполярное напряжение: ± 45 В.
Максимальная
мощность нагрузки: 200 Вт.
Ток
потребления на холостом ходу, не более: 0,6 А.
Частота
преобразования: 25 кГц.
Размеры
печатной платы: 182х60 мм.
Состав
устройства

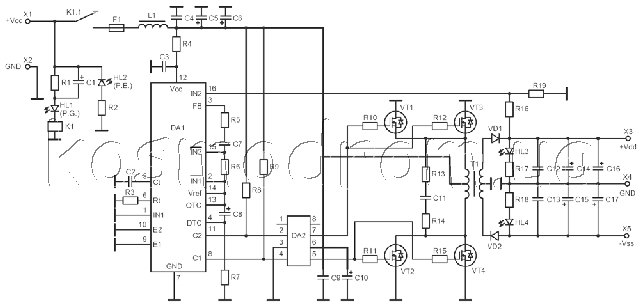

В
качестве схемы управления используется микросхема типа TL494CN,
выпускаемая фирмой TEXAS INSTRUMENT (США).
В
состав микросхемы входят: генератор пилообразного напряжения, источник
опорного стабилизированного напряжения, компаратор «мертвой
зоны», компаратор ШИМ, усилитель ошибки по напряжению,
усилитель ошибки по сигналу ограничения тока, два выходных транзистора,
двухтактный триггер, вспомогательные логические элементы и источники
напряжения и тока.
Кроме
того, в состав преобразователя напряжения входят схема управления
мощными ключевыми транзисторами IR4426, ключевые транзисторы
VT1…VT4 (IRF540N), импульсный трансформатор Т1,
выпрямительные диоды VD, VD2, сглаживающие фильтры С13…С17.
Частота
преобразования сигнала составляет 25 кГц.
В
устройстве предусмотрены защиты от переполюсовки входного напряжения
(R1, С1, HL1, К1) и от перегрузки.
Светодиод
HL1 - индицирует наличие входного напряжения, HL3 и HL4 индицируют
наличие выходных напряжений, HL2 – перегрузку.

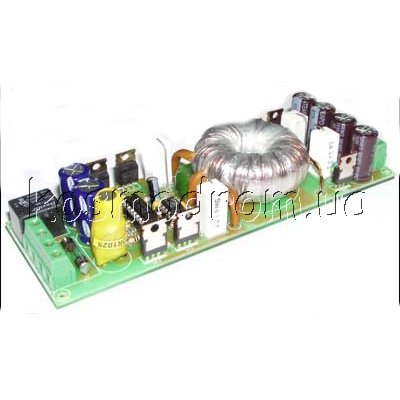

Конструкция
Конструктивно
преобразователь выполнен на односторонней печатной плате из
фольгированного стеклотекстолита с размерами 182х60 мм. Конструкция
предусматривает установку платы в корпус, для этого имеются монтажные
отверстия по краям платы диаметром 3 мм.
Для
удобства подключения проводов входных и выходных напряжений на плате
устанавливаются двухконтактные клеммные зажимы.
ВНИМАНИЕ!
Сечение входных проводов должно быть не менее 2,5 мм2!
Силовые
элементы VT1, VT3, VD1 и VT2, VT4, VD2 необходимо установить на общие
радиаторы (2 шт.) площадью 1000 см2 каждый,
при этом надо использовать изолирующие втулки и теплопроводные
прокладки.
Примечание:
Радиаторы, изолирующие втулки и теплопроводные прокладки в комплект
набора не входят!
Порядок
настройки
Правильно
собранный преобразователь не требует настройки.
Внимание!
На печатной плате ошибочно указана линия разреза общего провода!
Пожалуйста, не разрезайте общий провод на печатной плате!
|
